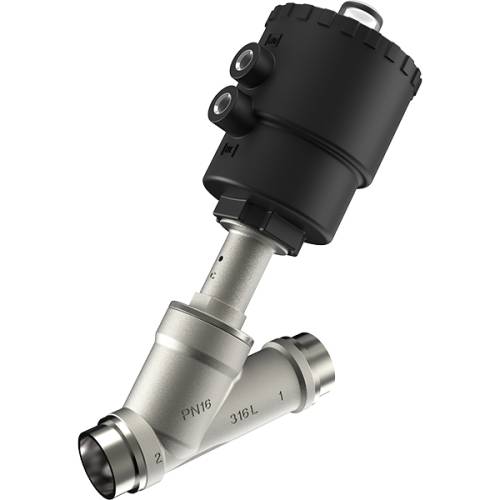

CARACTERÍSTICAS GERAIS: Material do corpo válvula: A351-CF3M (316L S.S.). Conexões de válvula: ver o esquema de codificação. Montaje en cualquier posición: horizontal, vertical, oblicua. Gama disponível de DN 15 a DN 50 nas versões de efeito duplo; efeito simples: normalmente fechada, normalmente fechada martelo de água e normalmente aberta. Las prestaciones y los diagramas de las presiones son los mismos que las versiones estándar pero están limitados a PN16 A pedido: versões para vácuo e uso de oxigênio Configuração ATEX 2014/34/UE a ser solicitada durante o pedido
FLUIDO DE COMANDO: Fluido de pilotagem: ar comprimido lubrificado ou seco, gases e fluidos neutros; Temperatura ambiente: entre -10°C a +60° C
FLUIDO INTERCEPTADO: Ar, água, álcool, óleos, combustíveis, soluções salinas, vapor, etc..(no entanto compatíveis com A 351 CF8M O CuSn5Zn5Pb5-B ) Pressão de utilização entre 0 a 16 / 25 bar (vapor a 180°C entre 0 a 10 bar) dependendo do tamanho e versão escolhidos (consultar as páginas a seguir). Temperatura entre -10°C a +180°C. Viscosidade máxima 600 cst (mm2/s).
Versões a pedido: EN 10357 série A (ex DIN 11850 2) - ISO 2037

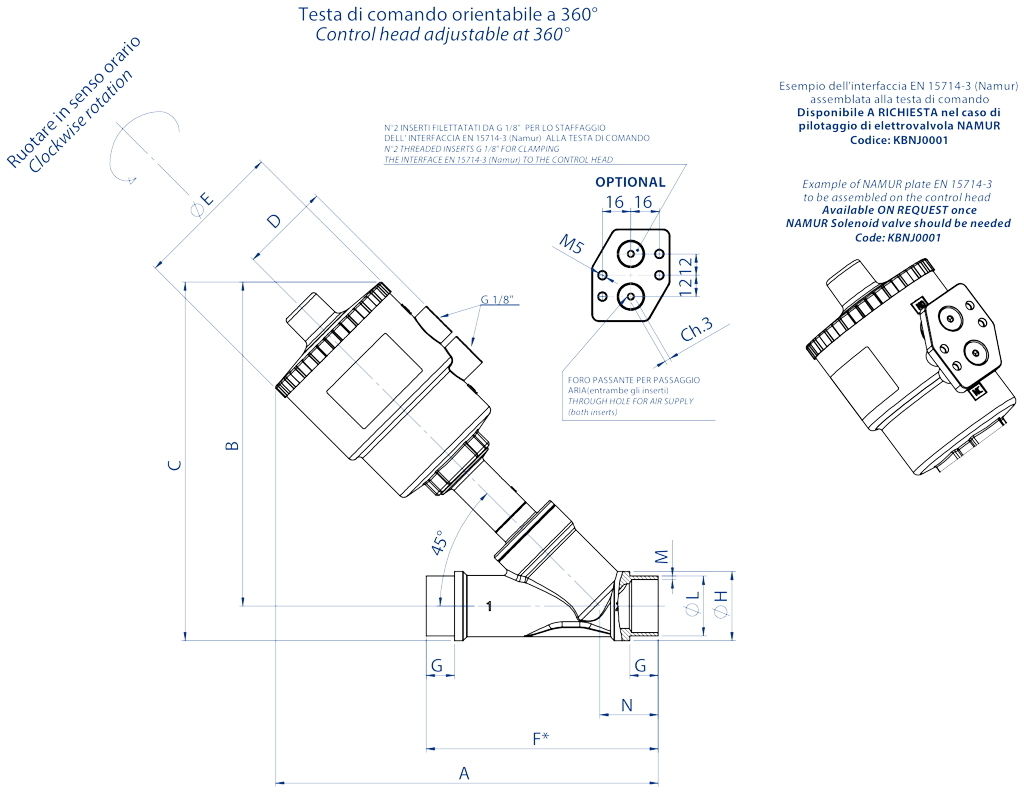

DIMENSÕES
DN [mm]
Cabeça de comando
A
B
C
D
øE
F *
G
øH
øL
M
N
15
Ø 50
180
156
170
44
70
100
12
26,3
21,3
1,6
26
20
Ø 50
190
160
177
44
70
115
14
33
26,9
1,6
31
20
Ø 63
208
178
195
50,5
84,4
115
14
33
26,9
1,6
31
25
Ø 50
165
164
184
44
70
130
14
39
33,7
2
32,96
25
Ø 63
214
182
202
50,5
84,4
130
14
39
33,7
2
32,96
25
Ø 90
254
222
242
66,2
116,4
130
14
39
33,7
2
32,96
32
Ø 50
200
168
193
44
70
145
14
49
42,4
2
34
32
Ø 63
218
186
211
50,5
84,4
145
14
49
42,4
2
34
32
Ø 90
258
226
251
66,2
116,4
145
14
49
42,4
2
34
32
Ø 110
294
261
286
77,4
140,6
145
14
49
42,4
2
34
40
Ø 63
226
190
218
50,5
84,4
160
14
55
48,3
2
37,6
40
Ø 90
266
230
258
66,2
116,4
160
14
55
48,3
2
37,6
40
Ø 110
302
266
294
77,4
140,6
160
14
55
48,3
2
37,6
50
Ø 63
241
200
234
50,5
84,4
175
16
66,5
60,3
2,3
41,37
50
Ø 90
281
240
274
66,2
116,4
175
16
66,5
60,3
2,3
41,37
50
Ø 110
317
276
310
77,4
140,6
175
16
66,5
60,3
2,3
41,37
Os acoplamentos recomendados estão em negrito. Outras combinações a pedido.
Modo de emprego
Tampa para interruptor de fim de curso
A tampa especial, em material plástico transparente, possui duas ranhuras para poder fixar e ajustar rapidamente os interruptores de fim de curso de contacto magnético. Os interruptores de fim de curso estão equipados com um LED interno visível quando o próprio interruptor de fim de curso é energizado. Estão disponíveis interruptores de fim de curso do tipo REED e de efeito HALL com ligação livre ou já cablados M12. A tampa tem um grau de proteção IP68. Atenção: para permitir a fixação correta na carcaça do interruptor de fim de curso, o indicador visual, quando a válvula está totalmente aberta, não atinge a extremidade da tampa. Os fins de curso devem ser ajustados depois de a válvula ser instalada no sistema.
Código do kit
Dimensão da cabeça
A mm
B mm
KFJM16
∅ 50
30
77
KFJM18
∅ 63
26
87
KFJM21
∅ 90
15
97
KFJM23
∅ 110
8
107
O kit não inclui interruptores de fim de curso.
Limitador de curso Permite limitar o deslocamento do obturador da válvula em abertura e, portanto, ajustar a vazão. Disponível para todas as versões. Nas versões de efeito simples normalmente abertas também pode ser usado como controle manual de emergência.
Comando
A mm
Código
∅ 50
25,5
KLJL0016
∅ 63
21,5
KLJL0018
∅ 90
5,2
KLJL0021
∅ 110
5,9
KLJL0023
Não disponível com cabeça ∅ 40.
Controle manual de emergência Permite que a válvula seja aberta em caso de emergência (falta de fluido piloto, falha do sistema, ausência de sinal de pilotagem, etc.). Disponível para todas as válvulas nas versões normalmente fechadas.
Comando
A
mm
Código
∅ 50
35,8
KLJA0016
∅ 63
35,8
KLJA0018
∅ 90
29,5
KLJA0021
∅ 110
29,5
KLJA0023
Não disponível com cabeça ∅ 40.
Eletropiloto 3/2 - Eletroválvula 3/2 - 5/2
Eletroválvula de comando Eletropiloto 3/2 para montagem direta. Corpo e bobina ajustáveis em 360° Controle manual standard. Válvula solenóide (NAMUR) configurada para a selecção entre a função 5/2 e 3/2 que é realizada montando a base correspondente (ambas fornecidas). Temperatura ambiente de -10°C a + 50°C
Voltagem
24 Vac
115 Vac
230 Vac
24 Vdc
Eletropiloto
EP415024
EP415110
EP415220
EP412024
Voltagem
24 Vac
115 Vac
230 Vac
24 Vdc
Eletroválvula NAMUR*
ER8188A2
ER8188A4
ER8188A5
ER8188C2
Interface NAMUR
KBNJ0001 Not available with ∅ 40 head
* A ser usado apenas com interface NAMUR
Caixa de sinalização Caixa de sinalização para o controle de posição aberto ou fechado com dois interruptores de limite mecânicos ou indutivos é adequada para montagem em toda a série de válvulas com atuadores ∅50 - ∅63 - ∅90 - ∅110. A pedido, estão disponíveis terminais para conectar a eletroválvula e os indicadores visuais através de LEDs. Grau de proteção IP 65 Temperatura ambiente de -20°C a + 70°C Acesso a cabo n°1 PG11 Material de revestimento em poliamida com tampa transparente de polimetacrilato.
Comando
A mm
∅ 50
52,1
∅ 63
47,5
∅ 90
37,7
∅ 110
29,5
TIPOS DE INTERRUPTORES DE LIMITE DISPONÍVEIS
Interruptores de limite indutivos NAMUR EExia Tensão nominal: 8 Vcc Consumo de : acionado ≤1 mA; liberado ≥3 mA Temperatura de operação: de -20°C a +70°C
Configuração
Código
1 interruptor de limite: alto na posição da válvula aberta
KSIN9A0xx
1 interruptor de limite: baixo na posição da válvula fechada
KSIN9C0xx
2 interruptores de limite válvula aberta e fechada
KSIN920xx
Interruptores de limite de proximidade Tensão nominal: 10÷30 Vcc Consumo: 15 mA; Temperatura de funcionamento: de -20°C a +70°C
Configuração
Código
1 interruptor de limite: alto na posição de válvula aberta
KSI09A0xx
1 interruptor de limite: baixo na posição de válvula fechada
KSI09C0xx
2 interruptores de limite válvula aberta e fechada
KSI0920xx
Interruptores de limite mecânicos Interruptor de limite alto: válvula aberta Interruptor de limite baixo: válvula fechada Carga máxima: 5A 250 Vac; 1A 250 Vdc
Configuração
Código
2 interruptores de limite
KSM0C20xx
xx = Ø cabeça de comando 16 = Ø50 18 = Ø63 21 = Ø90 23 = Ø110
