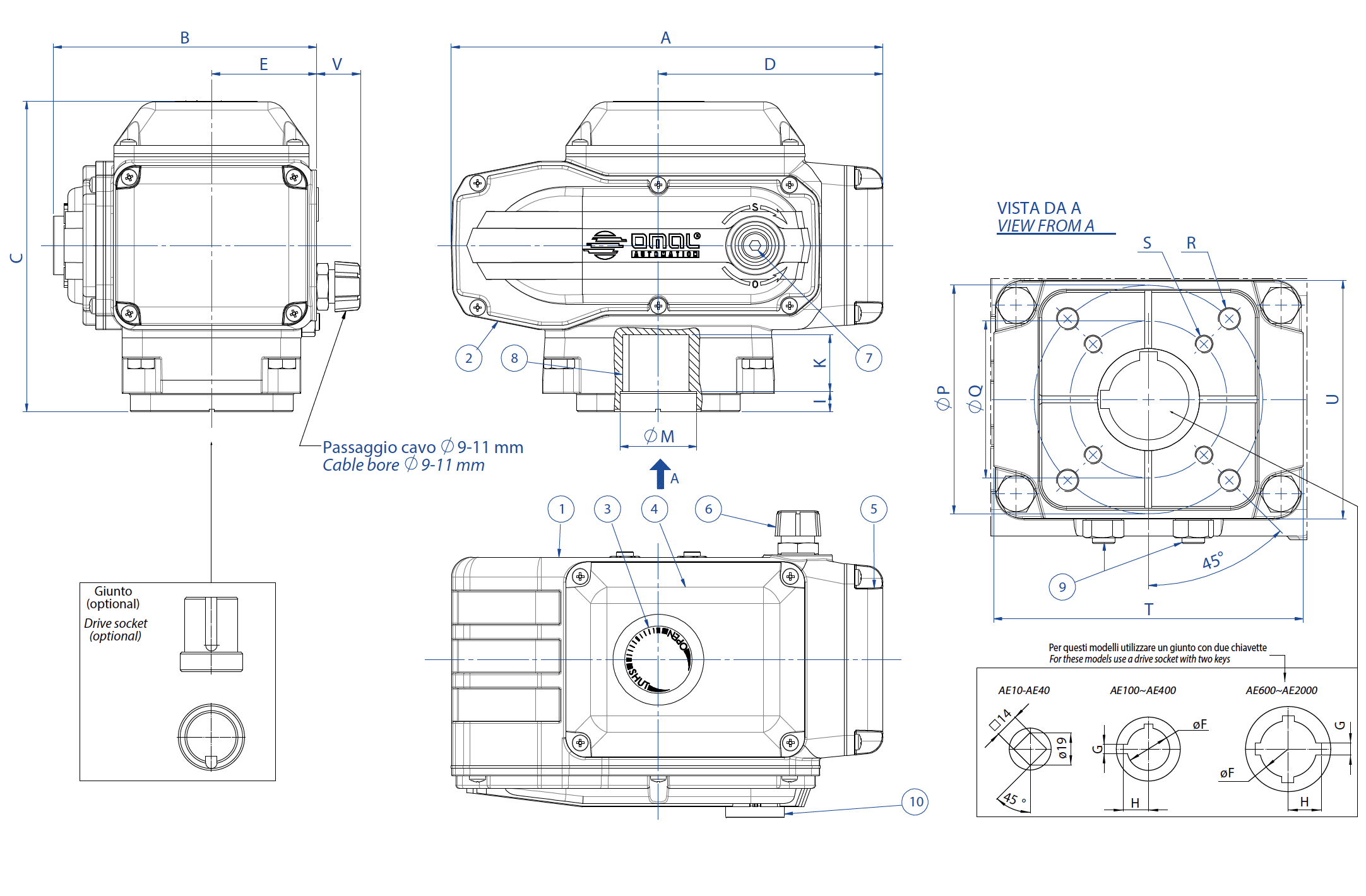

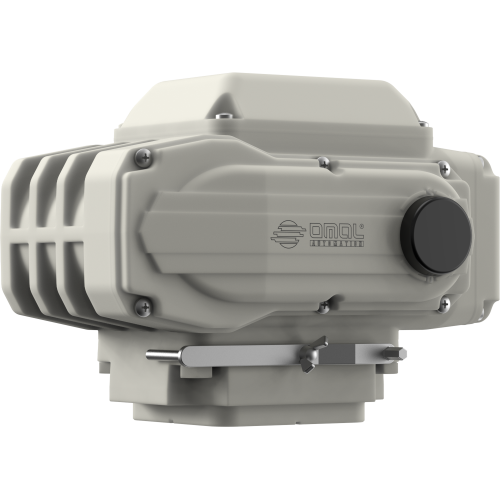

Download General catalogue การถอดรหัส MAGNUM & THOR กำหนดค่าผลิตภัณฑ์ของคุณ ดาวน์โหลดไฟล์ 2D และ 3D ในหลายรูปแบบ ดาวน์โหลด Sales conditions มาโคร แอคชูเอเตอร์ไฟฟ้า การเลือกขนาด ขอข้อมูล พิมพ์หน้าเว็บ ดาวน์โหลดแค็ตตาล็อก แอคชูเอเตอร์ไฟฟ้า คุณลักษณะ ขนาด วัสดุ ข้อมูลจำเพาะ อุปกรณ์เสริม เอกสาร คุณสมบัติทางเทคนิคแอคชูเอเตอร์แบบเปิด-ปิด (ON-OFF); มุมการทำงาน 90° (สูงสุด 100°)การทำงานต่อเนื่อง 50%แรงบิดสูงสุดตั้งแต่ 10 ถึง 1960 Nm (ดูตารางประกอบ)แรงดันไฟจ่าย 230 Vac (±10%) 50/60 Hz เฟสเดียวความต้านทานฉนวน 100 MΩ / 500 Vdcการทดสอบความทนแรงดันฉนวน 1500 Vac / 1 นาทีมอเตอร์มีฉนวนระดับ Class Eอุณหภูมิการทำงานตั้งแต่ –25°C ถึง +55°C (หากใช้งานในอุณหภูมิต่ำกว่า 0°C แนะนำให้ติดตั้งฮีตเตอร์กันความเย็นภายใน)การป้องกันตามมาตรฐาน NEMA-4X (IP66)หน้าแปลนยึดวาล์วขนาด F03 ถึง F14 ตามมาตรฐาน ISO 5211ระบบป้องกันมอเตอร์แบบเทอร์โมสตัทรีเซ็ตอัตโนมัติลิมิตสวิตช์เปิด/ปิดพร้อมแคมปรับได้ตลอดช่วงการหมุนลิมิตสวิตช์เสริมพร้อมแคมปรับได้ตลอดช่วงการหมุนลิมิตสวิตช์กลไกแบบปรับได้เพื่อความปลอดภัยมีตัวบ่งชี้ตำแหน่งแบบแสดงผลด้วยสายตามีคันโยกแบบถอดได้สำหรับการใช้งานด้วยมือการเชื่อมต่อทางไฟฟ้าด้วยขั้วต่อแบบขันสกรูการยึดสายไฟเข้ากับตัวอุปกรณ์ด้วยเกลียวล็อกกันหลุดระดับเสียงขณะทำงานสูงสุด <70 dB (A)อุปกรณ์เสริม (ต้องระบุเมื่อสั่งซื้อ)สำหรับความพร้อมของอุปกรณ์เสริมในแต่ละรุ่น โปรดดูตารางออปชัน:แรงดันไฟฟ้าทางเลือก 115 Vac - 24 Vac - 24 Vdcลิมิตเตอร์แรงบิดโพเทนชิโอมิเตอร์ระบุตำแหน่ง 135 / 500 / 1K โอห์มตัวแปลงสัญญาณตำแหน่ง R/I 4÷20 mA DCชุดควบคุมความเร็ว 30÷240 วินาทีฮีตเตอร์กันความชื้นภายในเกียร์ฉุกเฉิน (มีให้ในรุ่น AE100 และ AE200)ข้อต่อขับ (Drive socket) ข้อมูลทางเทคนิค รุ่น AE 10 AE 40 AE 100 AE 200 AE 400 AE 600 AE 1000 AE 1500 AE 2000 แรงบิด นิวตันเมตร 10 39 98* 196 390* 590 980 1470 1960 เวลาในการทำงาน (50 Hz) วินาที 4 15 30 30 30 30 30 45 60 เวลาในการทำงาน (60 Hz) วินาที 3.3 12.5 25 25 25 25 25 38 50 เวลาในการทำงาน 24Vdc วินาที ---- 9.5 16 30 20 ---- ---- ---- ---- กระแสไฟฟ้าที่ใช้ 230Vac 50/60Hz (A) 0.25/0.30 0.25/0.30 0.30/0.35 0.50/0.55 0.7/0.9 0.9/1.0 1.3/1.4 1.6/1.7 1.6/1.7 กระแสไฟฟ้าที่ใช้ 115Vac 50/60Hz (A) 0.6/0.7 0.6/0.7 0.60/0.65 1.0/1.1 1.6/1.8 1.7/1.9 2.6/2.8 3.2/3.4 3.2/3.4 กระแสไฟฟ้าที่ใช้ 24Vac 50/60Hz (A) 1.2/1.3 1.2/1.3 1.7/1.8 2.3/2.4 7 ---- ---- ---- ---- กระแสไฟฟ้าที่ใช้ 24Vdc (A) ---- 2 2.5 2 6.2 ---- ---- ---- ---- * แหล่งจ่ายไฟ 24 Vdc: AE 100 = 68 Nm; AE 400 = 290 Nm. มิติรุ่นAE 10AE 40AE 100AE 200AE 400AE 600AE 1000AE 1500AE 2000A มม.158,5158,5207,5256,5256,5381381381381B มม.114,5114,5122,5156,5156,5242242253,5253,5C มม.119,5119,5163,5185185234234234234D มม.7676110133,5133,5199,5199,5199,5199,5E มม.515154,562,562,5105105105105ØF มม.--------28363656565656G มม.--------68810101010H มม.--------16,521,321,331,331,331,331,3I มม.1111,512128888K มม.161629343454544949ØM มม.262635404065656565ØP มม.50 F05*50 F05*70 F07102 F10102 F10125 F12 **125 F12 **140 F14140 F14ØQ มม.36 F03*36 F03*50 F0570 F0770 F07102 F10 **102 F10 **--------R x ความลึก มม.M6x12*M6x12*M8x12M10x16M10x16M12x20 **M12x20 **M16x25M16x25S x ความลึก มม.M5x10*M5x10*M6x10M8x8M8x8M10x20 **M10x20 **--------T มม.808098135135160160160160U มม.727286106106140140140140V มม.2626262626----------------น้ำหนัก กก.2,72,74,58,5920,521,522,522,5* ตามคำขอ สามารถจัดหน้าแปลนแบบ M5x10 บนรู Ø42 F04 ได้** ตามคำขอ สามารถจัดหน้าแปลนแบบ M16x25 บนรู Ø100 F14 ได้ วัสดุ1ตัวเรือนอะลูมิเนียม2ฝาครอบกระปุกเกียร์อะลูมิเนียม3ตัวชี้ตำแหน่งแก้ว4ฝาครอบชุดไฟฟ้าอะลูมิเนียม5ฝาครอบกล่องเทอร์มินัลอะลูมิเนียม6เคเบิลแกลนด์โลหะผสมสังกะสี (AE 10 - AE 40: ไนลอน)7ข้อต่อคันโยกเหล็กกล้า8เพลาตัวเมียโลหะผสมสังกะสี (AE 1500 - AE 2000: เหล็กกล้า)9สต็อปเปอร์นิรภัยสเตนเลสสตีล10ชิ้นส่วนป้องกันสำหรับจุดต่อคันโยกNBR11คันโยก (ไม่แสดง)สเตนเลสสตีล แผนผังไฟฟ้าและตัวอย่างการต่อสาย AE Vac แอคชูเอเตอร์ไฟฟ้าแบบ ON-OFF รุ่น AE10-AE40ตัวอย่างวงจรการต่อสายมาตรฐาน พร้อมการจ่ายไฟแบบแรงดันสลับ (AC) AE Vdc แอคชูเอเตอร์ไฟฟ้าแบบ ON-OFF รุ่น AEตัวอย่างวงจรการต่อสายมาตรฐาน พร้อมการจ่ายไฟแบบแรงดันตรง (DC) อุปกรณ์เสริมเพิ่มเติมสำหรับแอคชูเอเตอร์ไฟฟ้าและรหัสกำกับแรงดันที่กำหนดออปชันเสริมACDCลิมิตสวิตช์ (2 ชิ้น)โพเทนชิโอมิเตอร์ (*)ตัวจำกัดแรงบิด (ปิด)ตัวจำกัดแรงบิด (เปิด/ปิด)ฮีตเตอร์กันความชื้นตัวแปลงสัญญาณ R/I 4–20 mA (*)ชุดควบคุมความเร็วมือล้อแบบตัดเฟือง (Declutch)โหมด เปิด-ปิด230 V115 V24 V24 V135 โอห์ม500 โอห์ม1000 โอห์มรุ่นAL2AP1AP2AP3AT1AT5AT2AT6ASHARIASCAHWAE 10●●●มาตรฐานทุกรุ่น●●●●●●AE 40●●●●●●●●●●●AE 40●●●●●●●●AE 100●●●●●●●●●●●●AE 100(68 นิวตันเมตร)●●●●●●●●●AE 200●●●●●●●●●●●●AE 200●●●●●●●●●AE 400●●●●●●●●●●AE 400(294 นิวตันเมตร)●●●●●●●●AE 600●●●●●●●●●●AE 1000●●●●●●●●●●AE 1500●●●●●●●●●●AE 2000●●●●●●●●●●(*) โพเทนชิโอมิเตอร์และตัวแปลง R/I ไม่สามารถติดตั้งพร้อมกันได้ คู่มือ MANUAL 8_0245 เลือก ขนาด เลือกมาตรฐานการค้นหา -- ขนาด -- AE10 AE40 AE100 AE200 AE400 AE600 AE1000 AE1500 AE2000 ค้นหารายการ
