OMAL, üretimden doluma kadar H2 değer zincirinin tamamı için 25 ila 700 bar basınç aralığında hidrojen vanaları üretir. Amiral gemisi çözümümüz H2 INVICTUS küresel vanadır; bu, TÜV SÜD tarafından ISO 19880-3'e göre sertifikalandırılan dünyanın ilk PN700 küresel vanasıdır. Ürün gamı beş sertifikayla tamamlanır: ISO 19880-3, T-PED, ATEX, SIL ve ISO 15848-1.

H2 vana serimiz 700 bar'a kadar olan basınç aralığını kapsar ve şunları içerir:

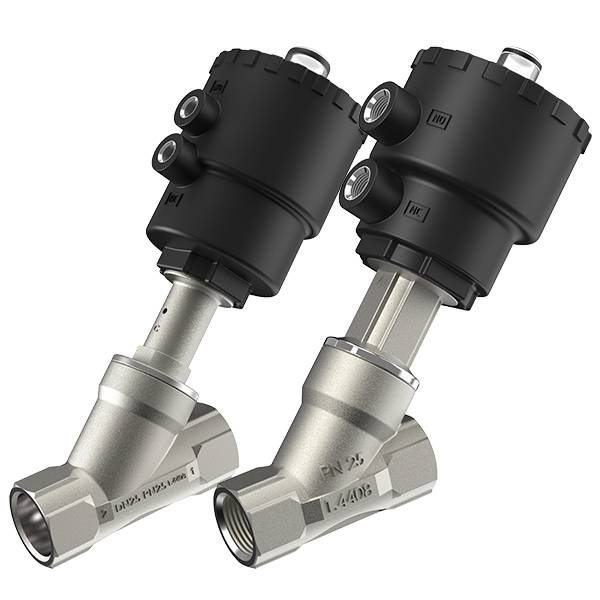

• 25 bar'a kadar açılı oturmalı vanalar;
• 150 bar'a kadar yüzer küreli vanalar;
• 400 bar'a kadar trunnion tipi küresel vanalar;
• 700 bar'a kadar yüksek basınçlı küresel vanalar;

Hidrojen vanaları, yüksek basınçlı hidrojeni tam güvenlik sağlayacak şekilde yönetmek üzere gevrekleşmeye dayanıklı malzemeler ve hızlı dekompresyona dayanabilen sızdırmazlık sistemleri kullanılarak tasarlanmış kapama elemanlarıdır.

OMAL olarak 25 bar'lık açılı oturmalı vanadan 700 bar'lık yüksek basınçlı küresel vanaya kadar eksiksiz bir ürün gamı üretiyoruz. Tüm hidrojen vanalarımız, kendi bünyemizde üretilen pnömatik aktüatörler aracılığıyla otomatikleştirilebilir.

Amiral gemisi ürünümüz H2 INVICTUS, ISO 19880-3 sertifikasını alan dünyanın ilk PN700 küresel vanasıdır; sertifika TÜV SÜD (uluslararası düzeyde en akredite kuruluşlardan biri) tarafından verilmiştir.

Ürün gamı, beş sertifikayla hidrojen değer zincirinin her kritik noktasını kapsar: dolum, taşıma, işlevsel güvenlik, patlayıcı ortamlar ve kaçak emisyonlar.

Hidrojen sektörü OMAL için ne ifade ediyor?

Hidrojen günümüzde enerji dönüşümünün başlıca odak alanlarından biridir: sanayi, ulaşım, enerji üretimi ve enerji depolamada kullanılabilen sıfır emisyonlu bir enerji taşıyıcısıdır.

OMAL uzun yıllardır hidrojen vanaları üretmektedir: başlangıçta H2'nin diğer gazlarla karıştırıldığı geleneksel endüstriyel uygulamalar için, bugün ise yüksek basınç ve sıcaklıklar gerektiren yeni nesil tesisler için.

Geleneksel endüstriyel hidrojenden enerji dönüşümüne

Son yıllarda küresel enerji sektörü, köklü bir dönüşüm sürecine girmiştir; bu dönüşüm, gezegeni giderek daha fazla tehdit eden kirletici emisyonları azaltma aciliyetinden kaynaklanmaktadır.

Bu bağlam, devletlerin kısa ve uzun vadeli bir dizi siyasi karar ve stratejik tercih almasına yol açmıştır. Hidrojen, diğer alternatif enerji kaynaklarıyla birlikte, Avrupa'da ve dünyada giderek daha fazla ilgi görmektedir ve sıfır emisyonlu bir enerji taşıyıcısı olarak birçok sektörde, ağır sanayiden mobiliteye, enerji üretiminden depolamaya kadar kullanılabilmektedir.

Hidrojenin geniş ölçekte kullanılma potansiyeli, bu gazın kendine özgü özelliklerini ve onu işleyen sistem ve tesislerin güvenliğiyle ilgili kritik hususları dikkate alan özel yönetmeliklerin, kodların ve standartların geliştirilmesini gerekli kılmıştır. ISO 19880-3, bu yeni uluslararası standartların başlıca örneklerinden biridir ve gaz halindeki hidrojen dolum istasyonlarında kullanılan vanalar için güvenlik gerekliliklerini tanımlar.

OMAL’ın hidrojen uygulamalarındaki deneyimi

Hidrojen OMAL için yeni değildir. Müşterilerimiz uzun yıllardır hidrojeni, başta çelik, seramik ve cam üretimi olmak üzere yerleşik endüstriyel uygulamalarda kullanmaktadır.
Bu proseslerde H2, proses fırınlarını beslemek için metan gazıyla karıştırılır. Diğer yakıtlarla karşılaştırıldığında miktar bakımından sınırlı bir kullanım olsa da, hidrojenin davranışını ve müşterilerin bu denli özel özelliklere sahip bir gaza yaklaşımını derinlemesine anlamamızı sağlayacak kadar yaygındır.

Yeni zorluklar: yüksek basınçlar ve yüksek sıcaklıklar

Hidrojen pazarının günümüzdeki gelişimi, H2'nin tüm potansiyelinden yararlanılmasını teşvik ediyor: artık düşük oranlı bir katkı maddesi olarak değil, ana enerji taşıyıcısı olarak.
Ancak bu, geleneksel uygulamalara göre çok daha yüksek sıcaklık ve basınçlarda çalışmak anlamına gelir ve özel önlemleri gerekli kılar: belirli metalik malzemelerin seçiminden özel sızdırmazlık elemanlarının tasarımına kadar.
Genel amaçlı bir endüstriyel vana ile OMAL tarafından tasarlanan hidrojen vanaları arasındaki farkı tam olarak bu önlemler belirler.

Eksiksiz hidrojen vanası ürün gamı: üretimden doluma kadar

Hidrojen vanası serimiz, hidrojen değer zincirinin tüm kritik noktalarının ihtiyaçlarını karşılamak üzere geliştirilmiştir: üretim tesislerinden sıkıştırma ve depolamaya, taşıma ve dolum istasyonlarına kadar.
Basınç aralığı 25 ila 700 bar'ı kapsar ve geometri ve çalışma aralığı bakımından farklılık gösteren dört hidrojen vanası tipi içerir.
Ürün gamındaki tüm vanalar, doğrudan OMAL tarafından üretilen pnömatik aktüatörler aracılığıyla otomatikleştirilebilir.

H2 INVICTUS: ISO 19880-3 sertifikalı hidrojen vanamız

H2 INVICTUS hidrojen küresel vanası ürün gamımızın zirvesini temsil eder. Bu vana, uluslararası düzeyde en akredite sertifikasyon kuruluşlarından biri olan TÜV SÜD tarafından verilen ISO 19880-3 sertifikasını alan dünyanın ilk PN700 küresel vanasıdır.

ISO 19880-3 sertifikası nedir ve hidrojen vanaları için neden önemlidir?

ISO 19880, en tanınmış uluslararası standartlardan biridir ve başlıca gaz halindeki hidrojen dolum istasyonlarında kullanılmak üzere tasarlanan tüm bileşenlerin güvenlik gerekliliklerini kapsar.
Hidrojen vanası üreticisi, ürünün standartta belirtilen gereklilikleri karşılamasını sağlayacak kalite kontrol önlemleri içeren üretim prosesleri oluşturmalı ve uygulamalıdır. Bunun öncesinde ürün, çok sıkı bir dizi testten geçmeli ve bu testlerde kalitesini son derece zorlu koşullar altında kanıtlamalıdır.

H2 INVICTUS'un sertifikasyon için geçtiği testler

PN700 hidrojen küresel vanamız, performansını dört kritik parametre açısından kanıtlamak zorundaydı:

• Korozyon direnci, yani hidrojen gevrekleşmesi olarak bilinen olgu
• Elektriksel iletkenlik
• Sıcaklık değişimlerinin etkileri
• Malzeme aşınması, yüksek çevrim frekanslarında dahi — 102.000 çalışma çevrimine kadar

Bunlara ikinci bir belgelenmiş unsur daha eklenir: H2 INVICTUS üretiminde kullanılan malzemelerin değerlendirilmesini belgeleyen sertifika. Bu değerlendirme, TÜV SÜD tarafından bağımsız üçüncü taraf olarak doğrulanmıştır. Bu, hidrojenle temas eden her malzemenin H2 servisi için bağımsız olarak doğrulandığı anlamına gelir.

Malzemelerimiz hidrojen gevrekleşmesini nasıl önlüyor?

Hidrojen, var olan en küçük moleküldür ve bu nedenle birçok malzeme içinde kolayca difüze olur ve malzemelere nüfuz eder. Bu olgu hidrojen gevrekleşmesi olarak bilinir ve H2 servisine yönelik vanaların tasarımındaki en zorlu hususlardan biridir.
Buna karşı koymak için özel malzemeler seçtik: vana gövdelerinde 316 paslanmaz çelik (özellikle paslanmaz çelik küresel vanalarda), küreler ve millerde NITRONIC 50 (XM-19), sızdırmazlık elemanlarında modifiye PTFE ile DEVLON'un OMAL'a özel kombinasyonu ve hızlı dekompresyon için kendi tasarımımız olan dudaklı sızdırmazlık elemanları.

Vana gövdesi için 316 paslanmaz çelik

H2 ürün gamımızdaki tüm malzemeler nitelikli tedarikçilerden seçilir. Talebin büyük bölümü 316 paslanmaz çeliğe yöneliktir; bu malzeme esas olarak vana gövdelerinin üretiminde kullanılır.

Küre ve mil için NITRONIC 50 (XM-19)

Küreler ve miller gibi bileşenler için NITRONIC 50'yi seçtik; bu malzeme XM-19 olarak da bilinir. Bu östenitik paslanmaz çeliğin, yaygın olarak kullanılan birçok alaşıma kıyasla hidrojen gevrekleşmesine çok daha az duyarlı olduğu kanıtlanmıştır.

ISO 15848-1'e göre “A” sınıfı sızdırmazlık

Sızdırmazlık elemanları için, dış ortama karşı son derece yüksek bir sızdırmazlık düzeyi sağlamak amacıyla standarttan farklı özel bir malzeme konfigürasyonu geliştirdik. Bu kombinasyon, ISO 15848-1'e göre “A” sınıfı sertifikasına sahiptir; bu, ulaşılabilecek en yüksek sızdırmazlık düzeyidir. Mil sızdırmazlığındaki mikro kaçakları ve sızıntıları önlemeye yarar.

Hızlı dekompresyon için dudaklı sızdırmazlık elemanları

Yüksek basınçlı vanalar için, hızlı dekompresyon olaylarına karşı özel dayanımları nedeniyle kendi tasarımımız olan özel dudaklı sızdırmazlık elemanlarını kullanıma sunduk.

Hidrojen değer zincirinin hangi noktalarında vanalarımızı kullanabilirsiniz?

Vanalarımız hidrojen değer zincirinin tamamını kapsar: üretim, sıkıştırma, taşıma ve dolum istasyonları. Saf ve sıkıştırılmış hidrojenin yanı sıra diğer gazlarla hidrojen karışımlarını da yönetiyoruz.

Üretim ve sıkıştırma vanaları

Şu anda hidrojen sektöründeki tedariklerimizin büyük bölümü, örneğin elektrolizörler gibi üretim tesislerine ve sıkıştırma uygulamalarına yöneliktir. Bunlar, hidrojen vanası ürün gamımızın günümüzde en yaygın kullanıldığı değer zinciri aşamalarıdır.

Taşıma vanaları: T-PED sertifikalı KRATOS

Taşıma ve dolum istasyonları için uygulamalar hâlâ oldukça niş olsa da, özellikle sektör sertifikalarının desteği sayesinde iyi bir potansiyel görüyoruz.
KRATOS, taşıma için referans standart olan ISO 23826'ya göre T-PED sertifikasına sahiptir.

Dolum istasyonları için vanalar: H2 INVICTUS

Dolum istasyonları için ürün gamımızın referans vanası, daha önce de vurgulandığı üzere, H2 INVICTUS'tur; bu, ISO 19880-3 sertifikalı hidrojen küresel vanamızdır.

Saf hidrojen, sıkıştırılmış hidrojen ve karışımlar

İşlediğimiz hidrojen türleri uygulamaya bağlıdır ve pratikte her türlü durumla karşılaşılabilir:

• Saf hidrojen, genellikle elektroliz prosesiyle doğrudan hidrojen üretimi, dolayısıyla yeşil hidrojen için aranan bir gerekliliktir;
• Sıkıştırılmış hidrojen, hidrojenin depolanması, sıkıştırılması ve dağıtılmasıyla ilgili tüm yönetim süreçlerinde kullanılır;
• Karışımlar, çelik, cam veya çimento üretim tesislerinde ya da gaz dağıtımında kullanılır.

Kapsayamadığımız tek segment, sıvı hidrojen ile ilgili alandır; çünkü burada kriyojenik uygulamalar söz konusudur.

H2 ürün gamımızın sertifikaları: ISO 19880-3, T-PED, ATEX, SIL ve ISO 15848-1

Hidrojen vanası ürün gamımız beş sertifikaya sahiptir: H2 INVICTUS için ISO 19880-3 (dolum), KRATOS için ISO 23826'ya göre T-PED (taşıma), kaçak emisyonlar için ISO 15848-1, işlevsel güvenlik için SIL ve patlayıcı ortamlar için ATEX.

SSS: Hidrojen vanaları hakkında sık sorulan sorular

Bir vanayı hidrojen servisine uygun kılan nedir?

Hidrojen servisine uygun bir vana, 316 paslanmaz çelik ve NITRONIC 50 gibi hidrojen gevrekleşmesine dayanıklı metalik malzemelerin; mildeki mikro kaçakları önleyebilen ve hızlı dekompresyona dayanabilen sızdırmazlık elemanlarıyla birlikte kullanılmasını gerektirir.
H2 ürün gamımızdaki hidrojen vanaları bu kriterlere göre tasarlanmıştır.

Hidrojen gevrekleşmesi nedir?

Hidrojen gevrekleşmesi, var olan en küçük molekül olan hidrojenin birçok metalik malzeme içinde kolayca difüze olması ve malzemelere nüfuz etmesi olgusudur.
Buna karşı koymak için hidrojen küresel vanalarımızda, yaygın alaşımlara kıyasla bu olguya çok daha az duyarlı olan östenitik paslanmaz çelik NITRONIC 50'yi (XM-19) seçtik.

ISO 19880-3 sertifikası ne anlama gelir ve hidrojen vanalarına nasıl uygulanır?

ISO 19880-3, gaz halindeki hidrojen dolum istasyonlarına yönelik bileşenlerin güvenlik gereklilikleriyle ilgili en tanınmış uluslararası standartlardan biridir.
ISO 19880-3 sertifikalı bir hidrojen vanası; korozyon direnci, elektriksel iletkenlik, sıcaklık değişimleri ve aşınmaya ilişkin sıkı testlerden geçmiştir.

OMAL hidrojen vanaları hangi basınçları kapsar?

Hidrojen vanası ürün gamımız 25 ila 700 bar aralığını kapsar: 25 bar'a kadar açılı oturmalı vanalar, 150 bar'a kadar yüzer küreli vanalar, 400 bar'a kadar trunnion tipi küresel vanalar ve 700 bar'a kadar hidrojen için yüksek basınçlı küresel vanalar.
Serinin zirvesi, ISO 19880-3 sertifikalı H2 INVICTUS hidrojen küresel vanasıdır.

ISO 15848-1'deki “A” sınıfı nedir?

ISO 15848-1'deki “A” sınıfı, kaçak emisyonlar standardında öngörülen ulaşılabilir en yüksek sızdırmazlık düzeyidir; bu standart, mil sızdırmazlık sisteminin sızdırmazlığını değerlendirir.
Hidrojen küresel vanalarımızın sızdırmazlık elemanları, modifiye PTFE ile DEVLON'un OMAL'a özel kombinasyonu sayesinde bu düzeye ulaşır.
