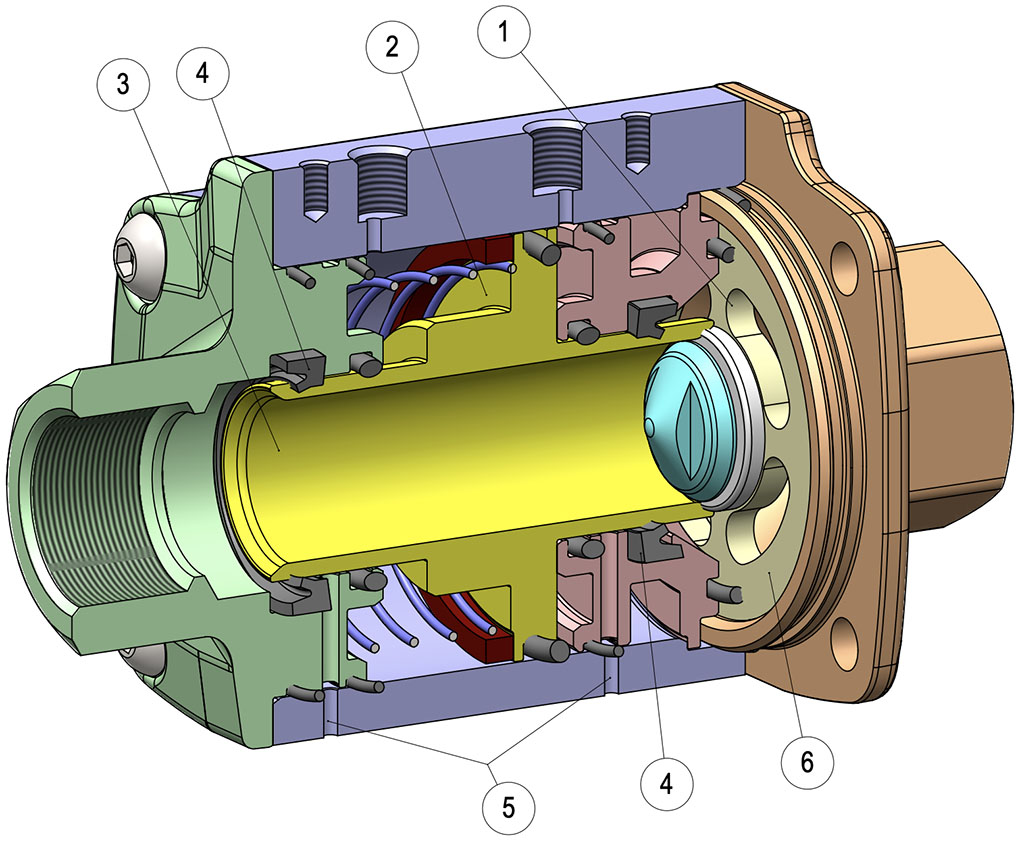

1. Basınç düşüşlerini en aza indirmek için geliştirilmiş iç geometri. Akış hızı katsayısını en üst düzeye çıkarmak için iç hatve konusunda bir akışkan dinamiği çalışması gerçekleştirildi.
2. Aktüatör ve vana tek bir ürün içinde entegre edilmiştir. Aktive edilen bir vanaya göre daha küçük alan işgal etme.
3. Kimyasal nikel kaplamalı piston (20-25 mikron). Aşındırıcı maddelere karşı daha fazla koruma. Yüzey sertliğindeki artış (400-550 HV) sayesinde contaların daha az aşınması.
4. Dudaklı conta. Bir O-ring'e kıyasla contanın daha az aşınması.
5. Dudaklı conta sızıntı kontrol delikleri. Delikler, durdurulan sıvının hava besleme sistemine geri yükselmesini önleyerek dudaklı contalarda herhangi bir sızıntı olup olmadığını kontrol edilmesine olanak tanır.
6. Yuva tutucu destek contası. Maksimum kimyasal uyumluluk için 316L yuva tutucusu.
Çeşitli sızdırmazlık contaları: Takılan contaya bağlı olarak farklı sıvı türleriyle maksimum uyumluluk (EPDM, NBR, FKM).
Entegre sensörleri montajı için yuvalar. Genel ölçüleri optimize etmek için vana konum sensörleri her iki tarafa da monte edilebilir.
Harici hareketli parçaların olmaması. Hareketli elemanlar yüzünden yaralanma riski yoktur. Her pozisyonda kolay montaj.
Garantili uzun ömür. Azaltılmış bakım maliyetleri ile küresel vanalara göre 10 kata kadar daha uzun hizmet ömrü.
Üretim süreci tamamen OMAL'de gerçekleştirilmiştir. Tüm süreç aşamalarında maksimum kontrol.
Daha az hava tüketimi. Tek etkili aktüatörlü bir vanaya kıyasla en az %70 hava tasarrufu, bunun sonucunda daha düşük kompresör iş yükü veya daha düşük boyutlara sahip bir kompresör kullanma imkanı.
ATEX belgesi. Potansiyel olarak patlayıcı ortamlarda montaja olanak sağlar.
PED Belgesi. Basınçlı cihazlar için Avrupa güvenlik standartlarına tam uyum.
SIL 3 e kadar belgeli. Yüksek düzeyde işlevsel güvenlik.
GENEL ÖZELLİKLER: • Çift etkili "DA” ve tek etkili "SR" etkili modellerde (normalde açık ve normalde kapalı) 3/8 "ile 2" arası boyutlarda bulunmaktadır. • Tek yönlü akış. • P MAX 40 bar (580 psi) belirtilen yönde. • Vida dişli bağlantılar GAZ EN 10226-1 Rp (Ex ISO 7/1) - DIN 2999 ; NPT. • Vida dişli kontrol sıvısı bağlantıları (NAMUR istek üzerine tabanlı). • İç akışkan dinamiğinin optimizasyonu, minimuma indirgenmiş basınç düşüşlerine sahip bir kanalın yapımına izin vermiştir. • Herhangi bir montaj pozisyonunda kullanma imkanı (yatay, dikey, eğik). • Ana conta PTFE + VETRO. • Dudaklı conta ve o-ring: - NBR: hava, gaz halindeki sıvılar, yağlar, su vb. ile uyumludur. - FKM: çoğu sıvı ile mükemmel uyumluluk. Buhar için önerilmez. - EPDM: sıcak su ile mükemmel uyumluluk. Madeni ürünlerle (yağlar, gresler vb.) uyumlu değildir • Dış manyetik kontaklı endüktif limit anahtarları uygulamasıyla vananın açılıp kapanmasını bildirme imkanı (istek üzerine mevcuttur). İç mıknatıslı VIP EVO versiyonu satın alınması durumunda, sipariş sırasında belirtilmesi gereklidir. • IEC 60534-4'e göre kaçak sınıfı VI (ANSI-FCI 70-2’ye göre sınıf VI). • Avrupa Direktifi 2014/68/UE “PED”e uygundur. • Sipariş sırasında talep edilmesi gereken ATEX 2014/34/UE konfigürasyonu. • Vakum sızdırmazlığı: kaçak oranı <5·10-5 mbar·l/s (Oda sıcaklığında yılda 2g havadan daha az olan değer).
KONTROL SIVISI: • UNI EN 15714-3: 2009'a göre filtrelenmiş basınçlı havanın yağlanması gerekmez; • Yağlama olması durumunda, kullanılan contalarla uyumlu yağ kullanınız. • Kontrol sıvısı: - Çift Etkili: min.3 bar (44 psi); maks. 8,5 bar (123 psi). - Tek Etkili N.C.: min. 4 bar (58 psi); maks. 8,5 bar (123 psi). - Tek Etkili N.O.: min. 4,5 bar (65 psi); maks. 8,5 bar (123 psi).
DURDURULAN SIVI: • Basınç: maks. 40 bar (580 psi), diyagrama bakınız. • Sıcaklık: - NBR (also version with magnet): from -20°C (-4°F) a +80°C (176°F) - EPDM and FKM without magnet: from -20°C (-4°F) a +150°C (302°F) - EPDM and FKM with magnet: from -20°C (-4°F) a +90°C (194°F)

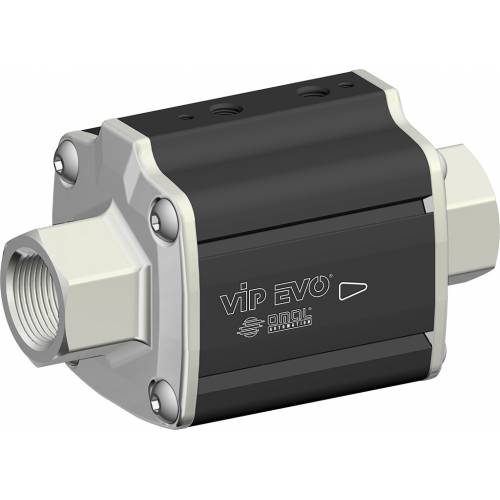

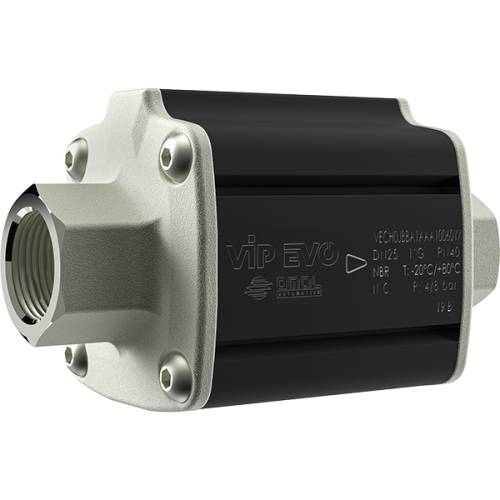

VIP EVO PN40 / 580 psi
ÖLÇÜLER [metrik]
DN nominal çap
mm
10
15
20
25
32
40
50
D Diş
GAZ / NPT
3/8”
1/2”
3/4”
1”
1”1/4
1”1/2
2”
Hatve
mm
10,5
16
20,8
26,6
33,5
41
51
A
mm
63
73,5
85,5
94
110
123,5
134
B
mm
56
66
78,5
86
103
115,5
123,5
L
mm
120
134,5
154
159
185
211
228
ch. E
mm
22
27
34
41
50
60
70
C
mm
35,5
40,5
47
51
60
66
72,5
Çift etkili "DA" - Hava Hacmi
dm3/devir
0,024
0,039
0,074
0,082
0,15
0,22
0,25
Tek etkili "SR" - Hava Hacmi
dm3/devir
0,011
0,021
0,034
0,037
0,07
0,10
0,13
Çift etkili "DA” - Ağırlık
Kg
1,1
1,7
2,5
3
4,7
7,2
8
Tek etkili "SR” - Ağırlık
Kg
1,15
1,8
2,6
3,1
4,9
7,5
8,3
İşletim süreleri
ms
25/40
30/55
40/60
45/70
50/80
70/120
100/160
ÖLÇÜLER [İnç]
D Diş
GAZ / NPT
3/8”
1/2”
3/4”
1”
1”1/4
1”1/2
2”
Hatve
in
0,41
0,63
0,82
1,05
1,32
1,61
2,01
A
in
2,48
2,89
3,37
3,70
4,33
4,86
5,28
B
in
2,20
2,60
3,09
3,39
4,06
4,55
4,86
L
in
4,72
5,30
6,06
6,26
7,28
8,31
8,98
ch. E
in
0,87
1,06
1,34
1,61
1,97
2,36
2,76
C
in
1,40
1,59
1,85
2,01
2,36
2,60
2,85
Çift etkili "DA" - Hava Hacmi
in3/devir
1,46
2,38
4,52
5,00
9,15
13,43
15,26
Tek etkili "SR" - Hava Hacmi
in3/devir
0,67
1,28
2,07
2,26
4,27
6,10
7,93
Çift etkili "DA” - Ağırlık
lb
2,43
3,75
5,51
6,61
10,36
15,87
17,64
Tek etkili "SR” - Ağırlık
lb
2,54
3,97
5,73
6,83
10,80
16,53
18,30
İşletim süreleri
ms
25/40
30/55
40/60
45/70
50/80
70/120
100/160
VIP EVO PN40 / 580 psi

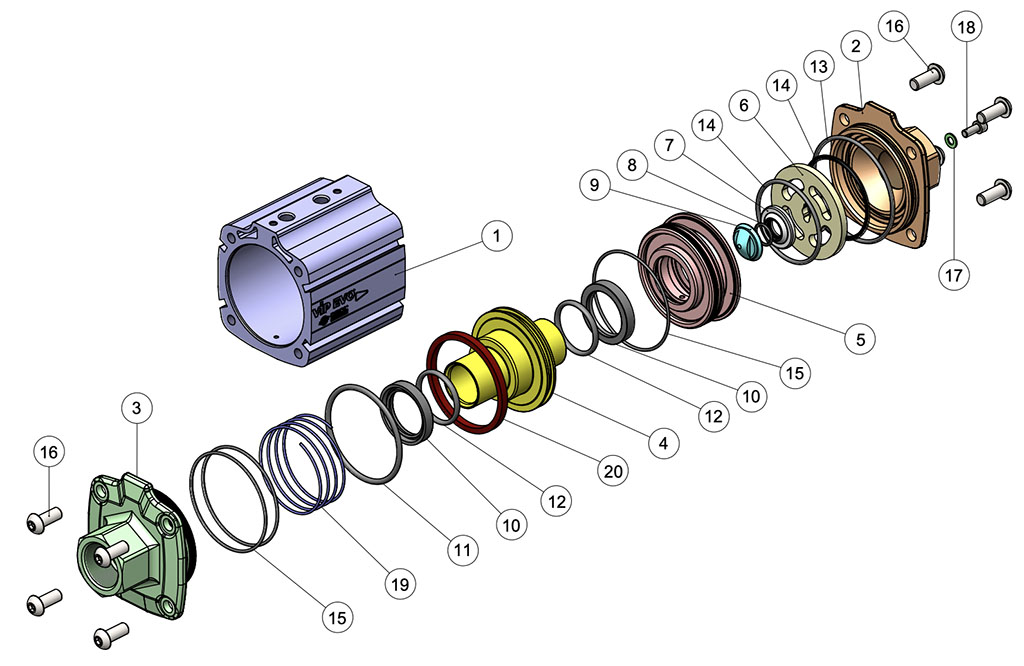

MALZEMELER
Poz.
Tanım
Mikt
Malzeme
İşlem
1
Aktüatör pilot silindiri
1
Alüminyum
Siyah eloksal
2
Çıkış manşonu
1
Pirinç CW617N
Nikel kaplama
3
Giriş manşonu
1
Pirinç CW617N
Nikel kaplama
4
Piston
1
Pirinç CW617N
Nikel kaplama
5
İç destek
1
Pirinç CW614N
-
6*
Yuva portu
1
316L S.S.
-
7*
Conta
1
PTFE+15% cam
-
8*
O-ring contası
1
NBR/EPDM/FKM
-
9*
Durdurma halkası
1
Pirinç CW614N
-
10**
Dudak
2
NBR/EPDM/FKM
-
11**
Kontrol pistonu o-ringi
1
NBR/EPDM/FKM
-
12**
İç piston o-ringi
2
NBR/EPDM/FKM
-
13*
Gövde manşon o-ringi
1
NBR/EPDM/FKM
-
14*
Ön O-ringi
2
NBR/EPDM/FKM
-
15**
Destek o-ringi
3
NBR/EPDM/FKM
-
16
Kapatma vidaları
8
A2-70
-
17
Rondela
1
A2 (304 S.S.)
-
18
Vida
1
A2-70
-
19
Yay
1
301 S.S.
-
20
Mıknatıs
1
Plasto-ferrit
-
*Ana conta yedek kiti. **Komple yedek kiti (ana conta yedek kiti dahil).
VIP EVO PN40 / 580 psi YEDEK KODLAR KİTİ
NBR
NBR CONTALARI İÇİN YEDEK KİT
DN [mm]
[İnç]
Ana conta yedek kiti
Komple yedek kit
10
3/8"
KGEB203
KGEB203C
15
1/2"
KGEB204
KGEB204C
20
3/4"
KGEB205
KGEB205C
25
1"
KGEB206
KGEB206C
32
1"1/4
KGEB207
KGEB207C
40
1"1/2
KGEB208
KGEB208C
50
2"
KGEB209
KGEB209C
EPDM
EPDM CONTALAR İÇİN YEDEK KİT
DN [mm]
[İnç]
Ana conta yedek kiti
Komple yedek kit
10
3/8"
KGEE203
KGEE203C
15
1/2"
KGEE204
KGEE204C
20
3/4"
KGEE205
KGEE205C
25
1"
KGEE206
KGEE206C
32
1"1/4
KGEE207
KGEE207C
40
1"1/2
KGEE208
KGEE208C
50
2"
KGEE209
KGEE209C
FKM
FKM CONTALAR İÇİN YEDEK KİT
DN [mm]
[İnç]
Ana conta yedek kiti
Komple yedek kit
10
3/8"
KGEV203
KGEV203C
15
1/2"
KGEV204
KGEV204C
20
3/4"
KGEV205
KGEV205C
25
1"
KGEV206
KGEV206C
32
1"1/4
KGEV207
KGEV207C
40
1"1/2
KGEV208
KGEV208C
50
2"
KGEV209
KGEV209C
Oksijen kullanımı için VIP EVO yedek kitleri mevcut değildir.

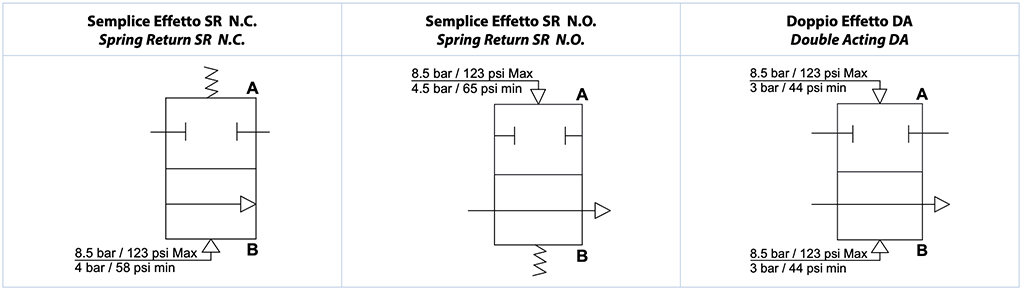

İŞLETİM ŞEMASI
BASINÇ/SICAKLIK DİYAGRAMI
AKIŞ HIZI/BASINÇ KAYBI DİYAGRAMI
ÇALIŞMA PRENSİBİ
"VIP EVO" pnömatik kapatma vanası, "VIP" vananın geliştirilmiş halidir. "VIP EVO", tüm amaç ve amaçlar doğrultusunda, hem durdurma mekanizmasını (IN-OUT kanalı arasında) hem de kontrol mekanizmasını (A-B) tek bir cihazda gruplayan otomatik bir valftir. Çalışma prensibi, kontrol sıvısının basıncı nedeniyle bir pistonun iç hareketine dayanmaktadır. Piston kursunu bitirdiğinde (VIP EVO bir açma/kapama vanasıdır), bastırır veya yuva sızdırmazlık contasından ayrılır, bu da durdurulan sıvının geçişine izin verir veya onu önler. Sızdırmazlık yuvada yapıldığından ve durdurulan sıvının basınçları kendi üzerine boşaltıldığından, pistonun hareketi için gerekli olan basınç, durdurulan sıvınınkinden çok az etkilenir. Bu, ağırlıkları ve boyutları kapsamasına ve çok sayıda açma ve kapama işlemini sağlanmasına izin vermektedir. İç akışkan dinamiği türbülans ve basınç düşüşlerini en aza indirmek için tasarlanmıştır.
KAPALI VANA

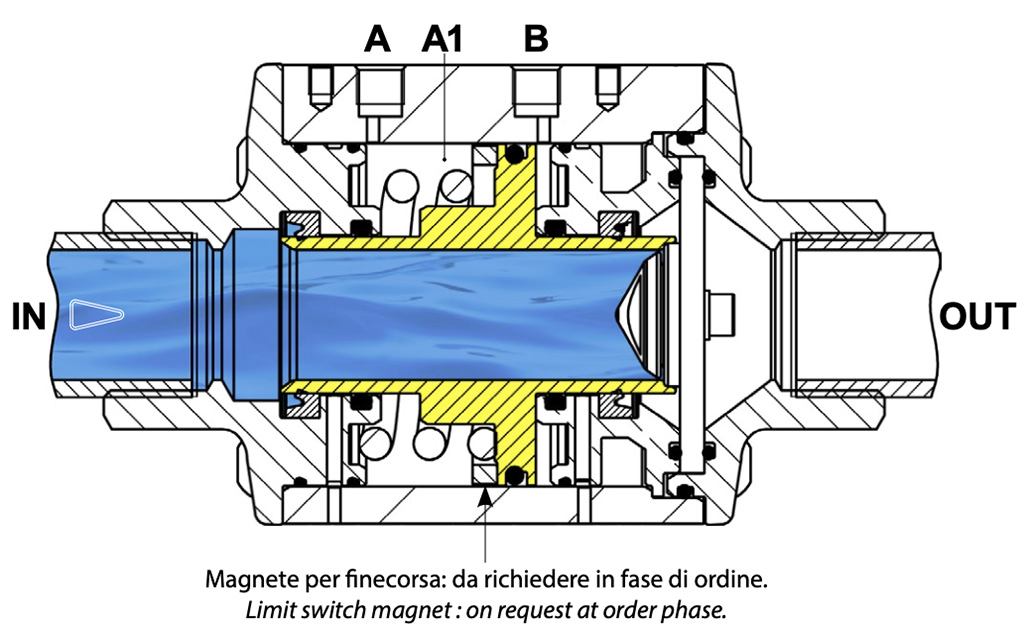

TEK ETKİLİ - SR N.C. Yay, "A1" bölmesine yerleştirilir, bu, bir komutun yokluğunda, pistonun yuvanın contası ile temas halinde olduğu anlamına gelir: bu nedenle tercih edilen konum kapalı olandır.
AÇIK VANA
TEK ETKİLİ - SR N.C. “B” besleme deliğine hava girdiğinde (“A” deliğinin boşaltması gerekir), piston, kurs boyunun sonuna ulaştığında, conta yuvasından maksimum mesafede olur: vana açılır.

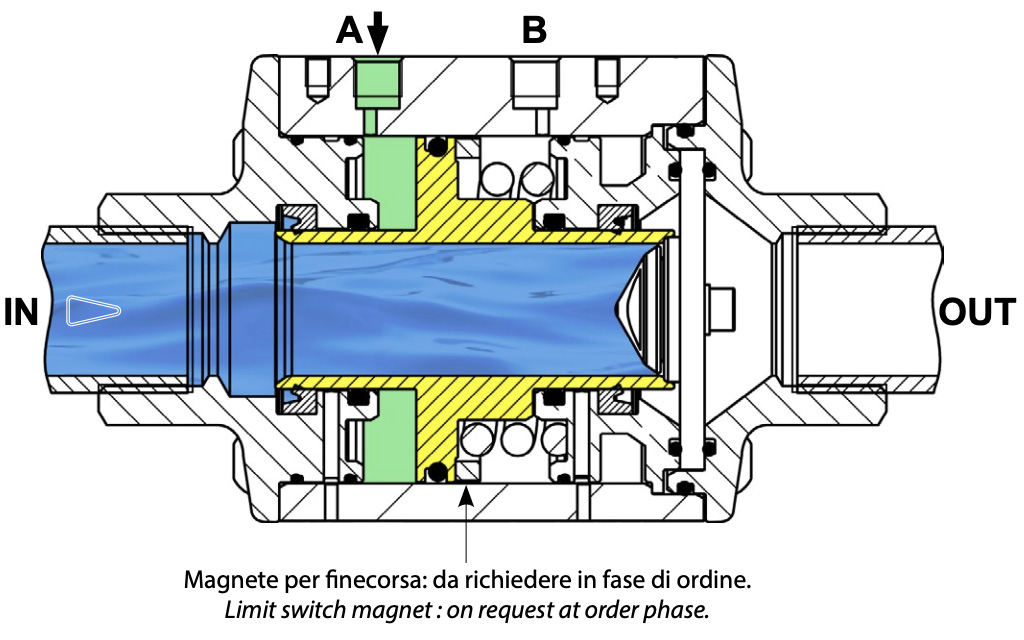

TEK ETKİLİ - SR N.O. “A” kontrol deliğine hava girdiğinde ("B" deliği boşaltmalıdır) piston, kurs boyunun sonuna ulaştığında, sızdırmazlık yuvasının contasına bastırır: vana kapanır.
TEK ETKİLİ - SR N.O. Yay, "B1" bölmesine konulur, bu, bir komutun yokluğunda, pistonun conta yuvasından uzakta olduğu anlamına gelir: bu nedenle, tercih edilen konum açık olandır
ÇİFT ETKİLİ - DA Kontrol deliğine "A" (delik "B" boşaltılmalıdır) hava verilmesiyle piston, sızdırmazlık yuvasının contası üzerine bastırır: vana kapanır. Limit anahtarı mıknatısı: sipariş sırasında istenmesi gereklidir.
ÇİFT ETKİLİ - DA “B” besleme deliğine hava girdiğinde (“A” deliğinin boşaltması gerekir), piston, kurs boyunun sonuna ulaştığında, conta yuvasından maksimum mesafede olur: vana açılır.
Limit anahtarı mıknatısı: sipariş sırasında istenmesi gereklidir.. Çift Etkili DA versiyonları: antistatik cihaz yayı dahildir.
NAMUR SOLENOİT VANA
Solenoit vana
ER8188A2
ER8188A4
ER8188A5
ER8188C2
ER8188C4
Gerilim
24V AC
115V AC
230V AC
24V DC
110V DC
NAMUR standardına göre 5/2 solenoit vana • Solenoid vana, uygun solenoid vana arayüz plakası kullanılarak elde edilen 5/2 ve 3/2 yollu işlev arasında seçim yapmak için tasarlanmıştır. • D.C. güç tüketimi: 2,5 W A.C. güç tüketimi: 2 W. • Güç gerilimi toleransı: ± %10. • Bobin yalıtım sınıfı: F. • Konektörlü koruma derecesi: IP 65. • Elektrik bağlantısı: PG 9. • Pnömatik bağlantılar: güç 1/4”;deşarj 1/4” ISO 228. • Selenoid vana maks.basıncı: 10 bar (145 psi). Güç sıvısı sıcaklığı: -10°C ile +80°C (14°F ile 176°F) arası. Çalışma sıcaklığı: -10°C ile +50°C (14°F ile 122°F) arası.
MİKROSOLENOİT VANA
Solenoit vana
EP415024
EP415110
EP415220
EP412012
EP412024
Gerilim
24V AC
115V AC
230V AC
12V DC
24V DC
Kompakt üniversal mikro solenoit vana • Solenoid vananın bağlantısı, herhangi bir ara parça ve sabitleme vidası ortadan kaldırılarak doğrudan aktüatörün hava girişinde gerçekleştirilir. • Aşağıdaki gerilim değerlerinde mevcut bir solenoite sahip 3/2 tipi solenoit vana 24-110-220V AC; 12-24V DC. • Başlangıçta emilen güç - A.C.: 9 VA • Tam kapasitede emilen güç - D.C.: 5 W Tam kapasitede emilen güç - A.C.: 6 VA • Güç gerilimi toleransı: ± %10. • Bakır tel izolasyon sınıfı: H. • Bobin yalıtım sınıfı: F. • Konektörlü koruma derecesi: IP 65. • Elektrik bağlantısı: PG 9 (360° ayarlanabilir) • Pnömatik bağlantı: 1/8” ISO 228 (360° ayarlanabilir). • Selenoid vana maks.basıncı: 10 bar (145 psi). Güç sıvısı sıcaklığı: -10°C ile +50°C (14°F ile 122°F) arası. Çalışma sıcaklığı: -10°C ile +50°C (14°F ile 122°F) arası • Nominal hatve çapı 1,3 mm (0,05 in).

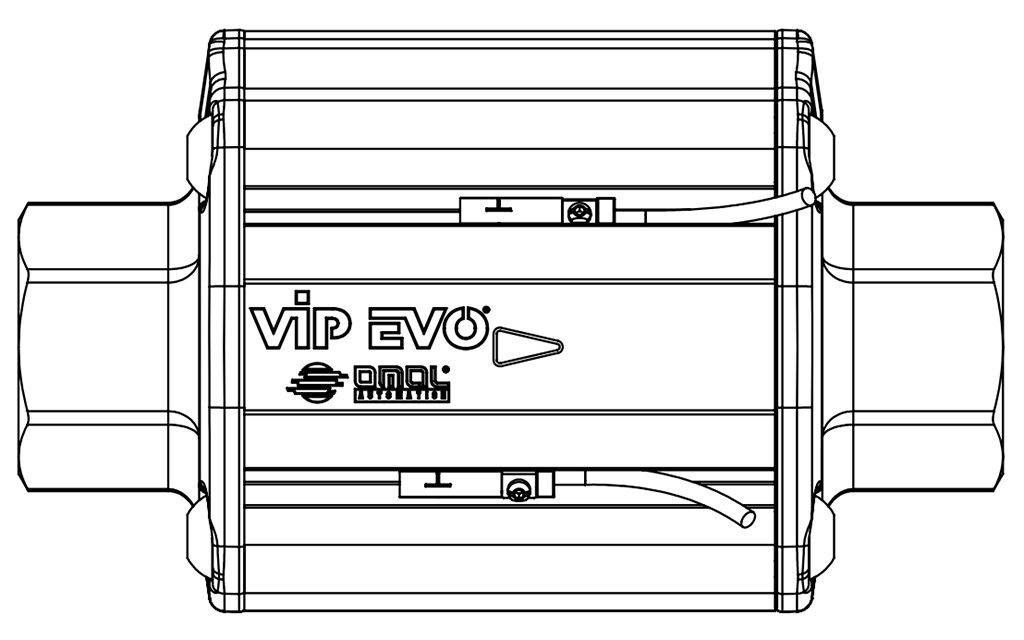

LİMİT ANAHTARI
VIP EVO, gövdenin yanal oluklarına hızlı sabitlemeye olanak sağlayan bir kit ile birlikte verilen, manyetik kontaklı, sinyal LED'li endüktif limit anahtarlarının kullanımı için tasarlanmıştır. Limit anahtarları aracılığıyla pozisyonu tespitini amaçlayan mıknatıslar içeridedir, dolayısıyla bir sonraki aşamada değil, sadece VIP EVO montajı sırasında monte edilebilirler. Bu nedenle sipariş verirken mıknatıs talebinin belirtilmesi gerekmektedir.
