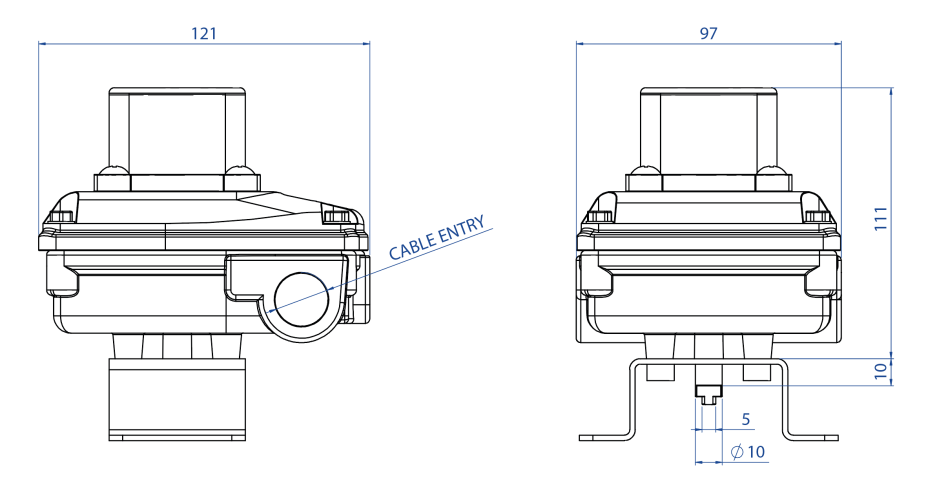

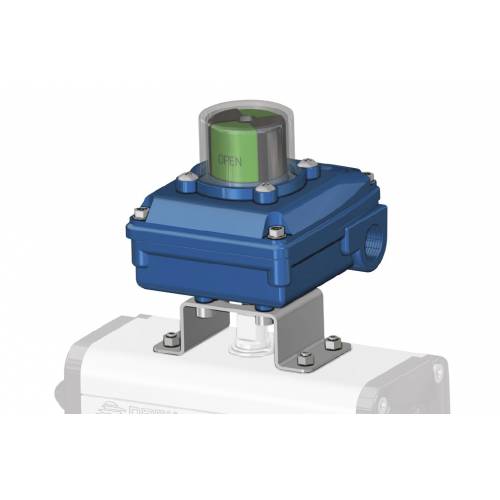

KS1L aus Aluminium mit optischer Anzeige

HAUPTMERKMALE
- Entwickelt, um die visuelle und elektrische Position jedes Ventils auch aus großer Entfernung leicht zu überprüfen.
- Gebaut nach Norm VDI/VDE 3845 (EN15714-3)
- Kann im Inneren zwei Signal-Endschalter enthalten, sowohl des mechanischen Typs "SPDT [Wechselschalter]" als auch Näherungsschalter.
- Präzise Einstellung der Nocken durch "Keilwellen".
- Klemmenblock mit 8 Anschlüssen
- 2 elektrische Anschlüsse mit Gewinde für Klemmkorb
- STD-Betriebstemperatur: von - 20 bis + 80 °C (NBR).
- Schutzart: IP 67.

WERKSTOFFE
- Gehäuse und Deckel: Aluminiumdruckguss mit niedrigem Kupferanteil, zweifach mit blauer Epoxidfarbe* beschichtet.
- Anzeige: Polycarbonat und ABS
- Schaft: Rostfreier Stahl
- Schrauben: Rostfreier Stahl

* Auf Anfrage auch in Inox-Stahl CF8M.

ZERTIFIZIERUNGEN
- CE-Konformitätserklärung auf Anfrage.
- ATEX II 3D-Version auf Anfrage.
- Zertifikat bis SIL 2

ARTEN VON ENDSCHALTERN, DIE IN DER KS1L-BOX ENTHALTEN SIND

CODE*	BESCHREIBUNG	VERSION	ELEKTRISCHER ANSCHLUSS
M0	Elektromechanische SPDT-Mikroschalter mit Silberkontakten (OMRON SS-5) Max: 250 Vac 3A - 125 Vac 5A - 125 Vdc 0,4A	Serienmäßig
M1	Elektromechanische SPTD-Mikroschalter mit Goldkontakten (OMRON SS-01) Max: 125 Vac 0.1A - 30 Vdc 0.1A	Auf Anfrage
H1	Hermetisch dichte magnetische Mikro-Näherungsschalter SPDT (HAMLIN 59140) Max: 120 Vac 0.18A - 175 Vdc 0.25A	Auf Anfrage
60	2-Leiter NAMUR-Mikro-Näherungsschalter P + F SJ 3,5 N, NC, Nennspannung 8,2 V, (Betriebsspannung 5 bis 25 V) EEx ia IIC T6	Auf Anfrage
70	NAMUR 2-Leiter Mikro-Näherungsschalter P + F NJ2 V3 N, NC, 8 V EEx ia IIC T6	Auf Anfrage
73	Verstärkte 3-Leiter Mikro-Näherungsschalter PNP NO P + F NBB2 V3 E2, 10÷30 VDC; 100 mA - Betriebsstrom 0 - 100 mA	Auf Anfrage
75	Verstärkte 2-Leiter Mikro-Näherungsschalter IFM IS 5026 5÷36 Vdc; 4÷200 mA	Auf Anfrage
78	NAMUR 2-Leiter Mikro-Näherungsschalter P+F NCB2 V3 NO, NC Nennspannung 8,2 V EEx ia IIC T6	Auf Anfrage

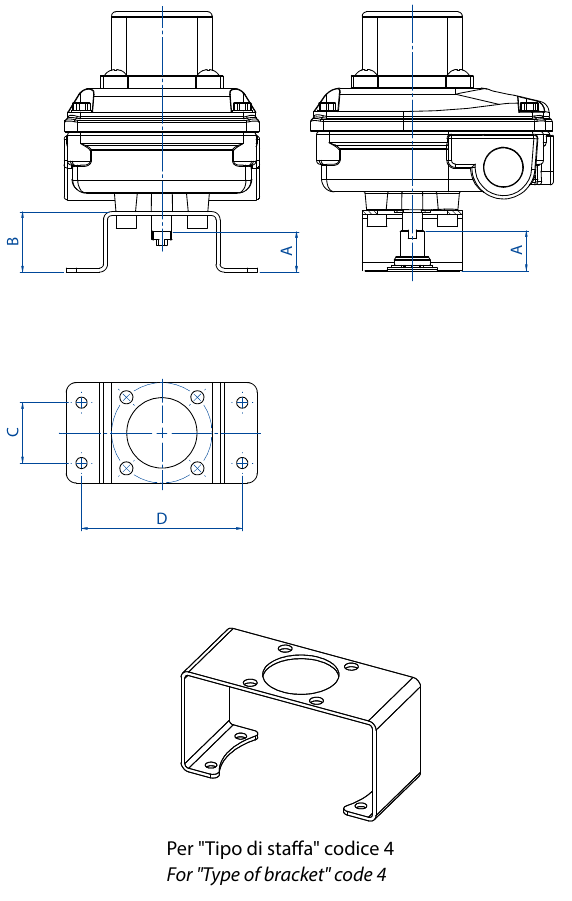

ANSCHLUSSBÜGEL ZWISCHEN STELLANTRIEB UND ENDSCHALTERBOX
KS1L
