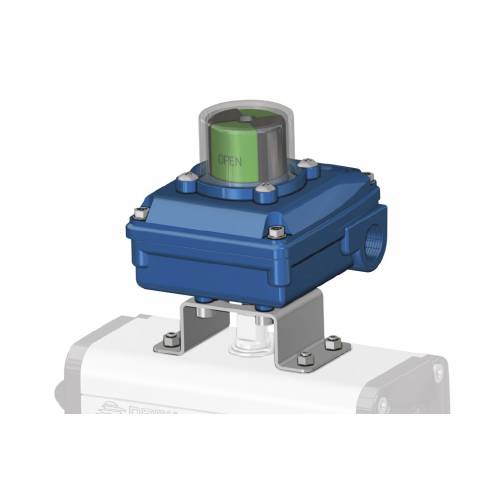

Görsel göstergeli̇ alümi̇nyum KS1L

TEMEL ÖZELLİKLER
- Uzun mesafelerden bile her bir vananın görsel ve elektriksel konumunu kolayca kontrol etmek için tasarlanmıştır.
- VDI/VDE 3845 standardına göre üretilmiştir. (EN15714-3)
- Hem mekanik "SPDT" hem de yakınlık sinyali vermek için içinde iki limit anahtarı içerebilir.
- "Yivli" sistem sayesinde kamların hassas ayarı
- 8 konumlu terminal bloğu.
- Kablo kelepçesi için 2 adet dişli elektrik bağlantısı
- STD çalışma sıcaklığı: -20 °C ila +80 °C (NBR).
- Koruma derecesi: IP 67.

MALZEMELER
- Gövde ve kapak: çift kat mavi epoksi boya * ile kaplanmış düşük bakır içerikli döküm alüminyum.
- Gösterge: polikarbonat ve ABS.
- Mil: paslanmaz çelik.
- Vidalar: paslanmaz çelik.

* İsteğe göre ayrıca CF8M paslanmaz çelikten.

SERTİFİKALAR
- İsteğe göre CE uygunluk bildirimi.
- İsteğe göre ATEX sürümü istek üzerine 3D.
- SIL 2'e kadar sertifikalı

KS1L KUTULARINDAKİ LİMİT ANAHTARI TİPLERİ

KOD*	AÇIKLAMA	SÜRÜM	ELEKTRİK BAĞLANTISI
M0	Gümüş kontaklı SPDT elektromekanik mikro anahtarları (OMRON SS-5) Maks: 250 Vac 3A - 125 Vac 5A - 125 Vdc 0,4A	Standart
M1	Altın kontaklı SPTD elektromekanik mikro anahtarları (OMRON SS-01) Maks: 125 Vac 0.1A - 30 Vdc 0.1A	İsteğe göre
H1	Hermetik olarak kapatılmış SPDT manyetik yakınlık anahtarları (HAMLIN 59140) Maks: 120 Vac 0.18A - 175 Vdc 0.25A	İsteğe göre
60	P + F SJ 3.5 N, NC 2 kablolu NAMUR yakınlık mikro anahtarları, nominal voltaj 8,2V, (çalışma voltajı 5 ÷ 25V) EEx ia IIC T6	İsteğe göre
70	NAMUR 2 kablolu P+F NJ2 V3 N, NC, 8V yakınlık mikroanahtarları EEx ia IIC T6	İsteğe göre
73	PNP NO P + F NBB2 V3 E2 3 kablolu güçlendirilmiş yakınlık mikroanahtarları 10÷30 VDC; 100 mA - çalışma akımı 0 - 100 mA	İsteğe göre
75	IFM IS 5026 2 kablolu güçlendirilmiş yakınlık mikroanahtarları 5÷36 Vdc; 4÷200 mA	İsteğe göre
78	NAMUR 2 kablolu P + F yakınlık mikroanahtarı NCB2 V3 NO, NC anma gerilimi 8,2V EEx ia IIC T6	İsteğe göre

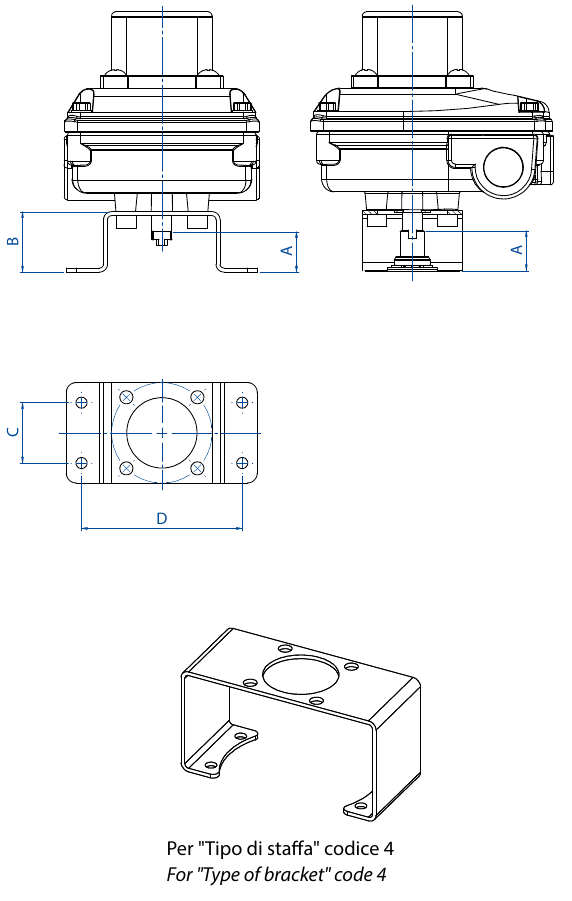

AKTÜATÖR VE LİMİT ANAHTARI KUTUSU ARASINDAKİ BAĞLANTI BRAKETİ
KS1L
