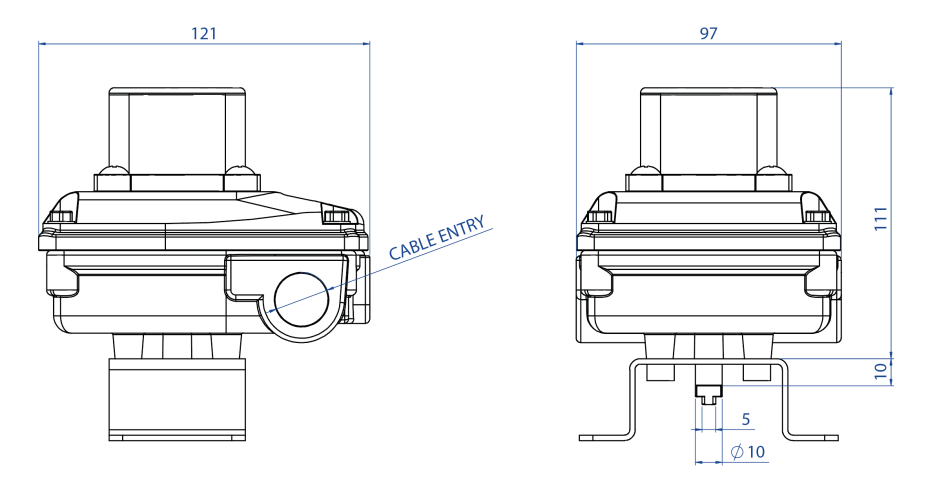

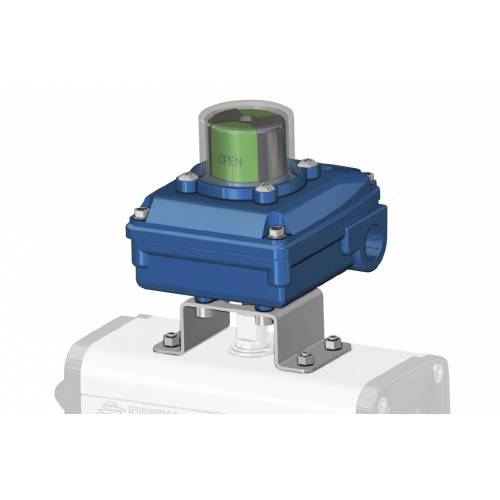

KS1L in alluminio con indicatore visivo

CARATTERISTICHE PRINCIPALI
- Realizzato per verificare facilmente la posizione visiva ed elettrica di ogni valvola anche da lunghe distanze.
- Costruito a norme VDI/VDE 3845 standard. (EN15714-3)
- Può contenere al suo interno due finecorsa di segnalazione sia di tipo meccanico “SPDT” che di prossimità.
- Precisa regolazione delle camme tramite sistema "millerighe".
- Morsettiera a 8 postazioni.
- N° 2 connesioni elettriche filettate per serracavo.
- Temperatura di esercizio STD: da -20°C a +80°C (NBR).
- Grado di Protezione: IP 67.

MATERIALI
- Corpo e coperchio: alluminio pressofuso a basso contenuto di rame rivestito con doppio strato di verniciatura epossidica blu*.
- Indicatore: policarbonato e ABS.
- Albero: acciaio inossidabile.
- Viti: acciaio inossidabile.

* A richiesta anche in acciaio inox CF8M.

CERTIFICAZIONI
- Dichiarazione di conformità CE a richiesta.
- A richiesta versione ATEX Il 3D.
- Certificato fino a SIL 2

TIPI DI FINECORSA CONTENUTI NEI BOX KS1L

CODE*	DESCRIZIONE	VERSIONE	COLLEGAMENTO ELETTRICO
M0	Microinterruttori elettromeccanici SPDT con contatti argentati (OMRON SS-5) Max: 250 Vac 3A - 125 Vac 5A - 125 Vdc 0,4A	Di serie
M1	Microinterruttori elettromeccanici SPTD con contatti dorati (OMRON SS-01) Max: 125 Vac 0.1A - 30 Vdc 0.1A	A richiesta
H1	Microinterruttori di prossimità magnetici SPDT sigillati ermeticamente (HAMLIN 59140) Max: 120 Vac 0.18A - 175 Vdc 0.25A	A richiesta
60	Microinterruttori di prossimità NAMUR 2 fili P+F SJ 3,5 N, NC, tensione nominale 8,2V, (tensione di esercizio 5÷25V) EEx ia IIC T6	A richiesta
70	Microinterruttori di prossimità NAMUR 2 fili P+F NJ2 V3 N, NC, 8V EEx ia IIC T6	A richiesta
73	Microinterruttori di prossimità amplificati 3 fili PNP NO P+F NBB2 V3 E2, 10÷30 VDC; 100 mA - opereting current 0 - 100 mA	A richiesta
75	Microinterruttori di prossimità amplificati IFM IS 5026, 2 fili 5÷36 Vdc; 4÷200 mA	A richiesta
78	Microinterruttori di prossimità NAMUR 2 fili P+F NCB2 V3 NO, NC tensione nominale 8.2V EEx ia IIC T6	A richiesta

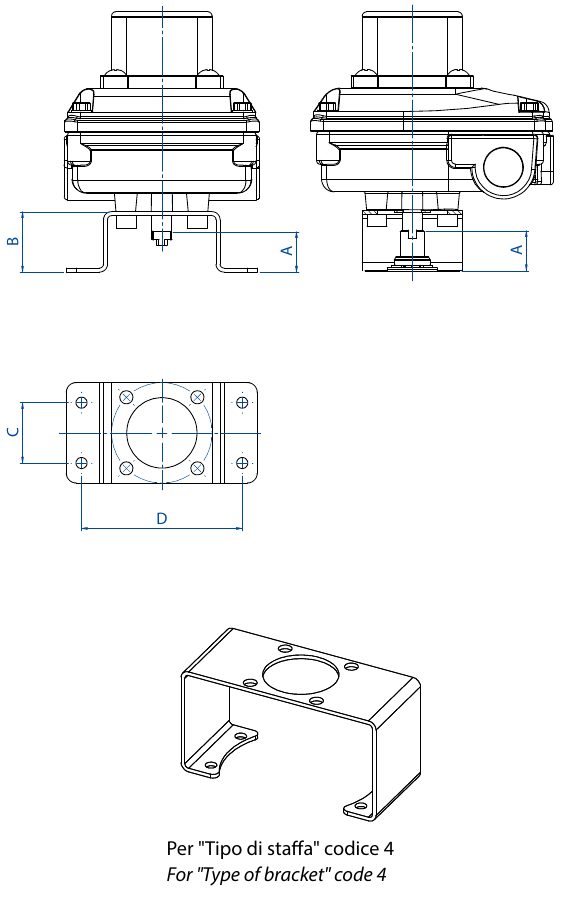

STAFFA DI CONNESSIONE TRA ATTUATORE E BOX FINECORSA
KS1L
