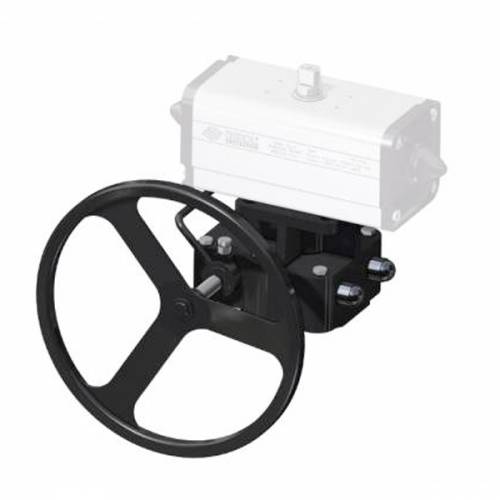

กล่องเกียร์แบบมือหมุนทำจากอะลูมิเนียม พร้อมระบบตัดต่อคลัตช์ (Declutchable Up)

คุณลักษณะทางเทคนิค
- อุปกรณ์นี้ออกแบบมาเพื่อให้สามารถใช้งานวาล์วได้ในกรณีฉุกเฉิน เมื่อไม่มีลมอัด สำหรับวาล์วที่ควบคุมด้วยแอคชูเอเตอร์แบบหมุน 1/4 รอบ โดยติดตั้งอุปกรณ์นี้ระหว่างวาล์วกับแอคชูเอเตอร์แบบนิวเมติก เมื่ออยู่ในโหมดตัดการทำงาน แอคชูเอเตอร์จะขับวาล์วโดยตรง แต่เมื่ออยู่ในโหมดต่อการทำงาน จะสามารถใช้งานฉุกเฉินโดยหมุนแอคชูเอเตอร์และทำให้ก้านวาล์วหมุนตามได้ นอกจากนี้ยังสามารถหมุนวาล์วด้วยมือได้โดยตรงหากต้องถอดแอคชูเอเตอร์ออกเพื่อเปลี่ยนหรือซ่อมแซม
- ระดับการป้องกัน IP65
- อุณหภูมิการทำงาน -20°C ถึง +80°C

วัสดุ
- ตัวเรือน: อะลูมิเนียมอัลลอย G-AISi10Mg
- เฟืองตัวหนอน: เหล็กหล่อ GJS 400 - 15
- สกรูตัวหนอน: เหล็ก C45
- เพลาขับ: เหล็ก C45
- ล้อมือหมุน: เหล็ก S235JR

กล่องเกียร์แบบมือหมุนสำหรับแอคชูเอเตอร์ชนิด Double Acting / Spring Return

การตัดการทำงาน

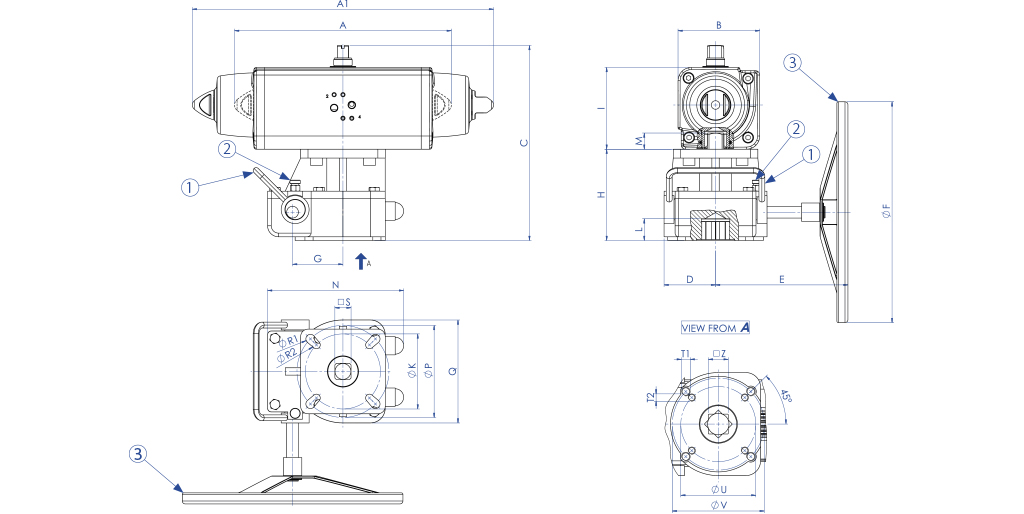

ดึงปุ่มหมุน (2) ออกมาด้านนอกพร้อมกับหมุนคันโยก (1) ขึ้นด้านบน จากนั้นปล่อยปุ่มหมุน (2) และตรวจสอบให้แน่ใจว่าปุ่มกลับเข้าสู่ตำแหน่งเดิม (จนได้ยินเสียงคลิก) ในขั้นตอนนี้คันโยก (1) จะไม่สามารถหมุนได้ กล่องเกียร์อยู่ในโหมดตัดการทำงาน และล้อมือหมุน (3) จะหมุนได้อย่างอิสระ

การเชื่อมต่อการทำงาน
เพื่อเชื่อมต่อการทำงาน ให้ทำตามขั้นตอนเดียวกับที่อธิบายไว้ข้างต้น แต่หมุนคันโยก (1) ลงด้านล่าง ในขั้นตอนนี้กล่องเกียร์จะอยู่ในโหมดเชื่อมต่อการทำงาน และสามารถหมุนล้อมือหมุน (3) เพื่อใช้งานด้วยมือได้
