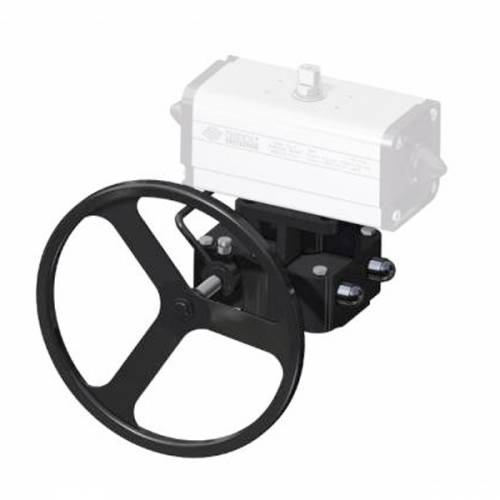

CARATTERISTICHE PRINCIPALI - Questo operatore è stato studiato per ottenere una manovra di emergenza, su valvole comandate da un attuatore pneumatico rotante a 1/4 di giro, qualora si verificasse un’avaria o venisse a mancare l’alimentazione (aria compressa). L’operatore viene montato tra la valvola e l’attuatore pneumatico. A operatore disinserito, l’attuatore comanda direttamente la valvola. L’operatore inserito consente la manovra di emergenza trascinando l’attuatore e di conseguenza l’otturatore della valvola. Inoltre consente sempre la manovra manuale della valvola se l’attuatore pneumatico dovesse essere rimosso per una eventuale sostituzione o riparazione. - Grado di protezioni IP65 - Temperatura di esercizio -20°C + 80°C
MATERIALI - Corpo: Lega di alluminio G-AISi10Mg - Ruota dentata: Ghisa GJS 400 - 15 - Vite senza fine: Acciaio C45 - Albero: Acciaio C45 - Volantino: Acciaio S235JR
COPPIA MASSIMA IN USCITA DAL RIDUTTORE
RFDA0B1114
280 Nm
RFDA0B1414
280 Nm
RFDB0D1717
270 Nm
RFDC0F2222
530 Nm
RFDD122727
740 Nm
Riduttore con volantino su attuatore Doppio/Semplice Effetto
DISINSERIMENTO Tirare il pomolo (2) verso l’esterno e contemporaneamente ruotare la leva (1) verso l’alto, nel frattempo rilasciare il pomolo (2) e assicurarsi che ritorni nella posizione iniziale (fino ad udire uno scatto), a questo punto la leva (1) non sarà più in grado di ruotare, il riduttore è disinserito e il volantino (3) ruota in folle.
INSERIMENTO Per l’inserimento è necessario operare come precedentemente descritto ma ruotando la leva (1) dall’alto verso il basso; a questo punto il riduttore è inserito e si può operare manualmente con il volantino (3).

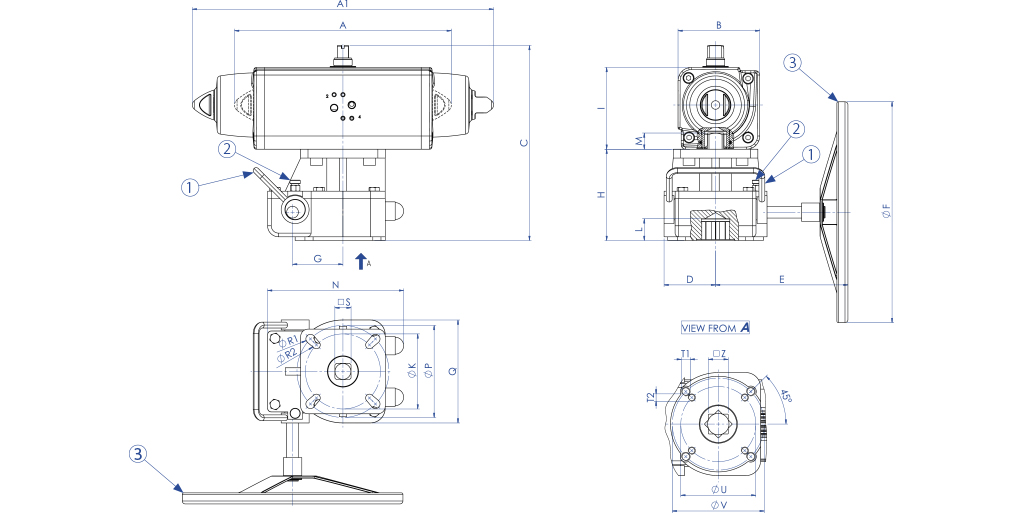

TABELLA DIMENSIONALE
RIDUTTORE
RFDA0B1414
RFDB0D1717
RFDB0D1717
RFDC0F2222
RFDC0F2222
RFDC0F2222
RFDD122727
RFDD122727
KIT ATTUATORE-RIDUTTORE
KCF072623
KCF072623
KCF072623
KCF102726
KCF102726
KCF102726
KCF124042
KCF124042
ATTUATORE
DAN0060 F05-F07
DAN0106 F05-F07
DAN0120 F05-F07
DAN0180 F07-F10
DAN0240 F07-F10
DAN0360 F07-F10
DAN0480 F10-F12
DAN0720 F10-F12
ATTUATORE
SRN0030 F05-F07
SRN0053 F05-F07
SRN0060 F05-F07
SRN0090 F07-F10
SRN0120 F07-F10
SRN0180 F07-F10
SRN0240 F10-F12
SRN0360 F10-F12
A mm.
198
237
244,1
289,9
313,6
339,3
387,6
433,1
A1 mm.
258,8
304,2
338,5
393,7
409,6
474
520,5
613
B mm.
70,4
83,3
87
107,5
111,1
118
134,9
148
C mm.
190,4
221,3
225
261,5
265,1
272
326,9
340
D mm.
45
62,5
62,5
70
70
70
95
95
E mm.
130
150
150
180
180
180
300
300
ØF mm.
200
200
200
400
400
400
400
400
G mm.
44
52
52
65
65
65
85
85
H mm.
100
118
118
124
124
124
162
162
I mm.
70,4
83,3
87
107,5
111,1
118
134,9
148
L mm.
16,3
21,5
21,5
26,5
26,5
26,5
29,5
29,5
M mm.
14
17
17
22
22
22
27
27
N mm.
125
150
150
185
185
185
230
230
ØK mm.
50
70
70
102
102
102
-
-
ØP mm.
70
102
102
125
125
125
125
125
Q mm.
90
125
125
140
140
140
190
190
ØR1 mm.
8,5
11
11
12,5
12,5
12,5
12,5
12,5
ØR2 mm.
6,5
8,5
8,5
10,5
10,5
10,5
-
-
□ S mm.
14
17
17
22
22
22
27
27
T1 mm.
M8
M10
M10
M12
M12
M12
M12
M12
T2 mm.
M6
M8
M8
M10
M10
M10
-
-
ØU
50
70
70
102
102
102
-
-
ØV
70
102
102
125
125
125
125
125
□ Z
14
17
17
22
22
22
27
27
Il dimensionamento degli attuatori pneumatici è stato fatto considerando una pressione minima di alimentazione pari a 5,6 barg. Per pressioni diverse dalla standard contattare l'ufficio commerciale.
