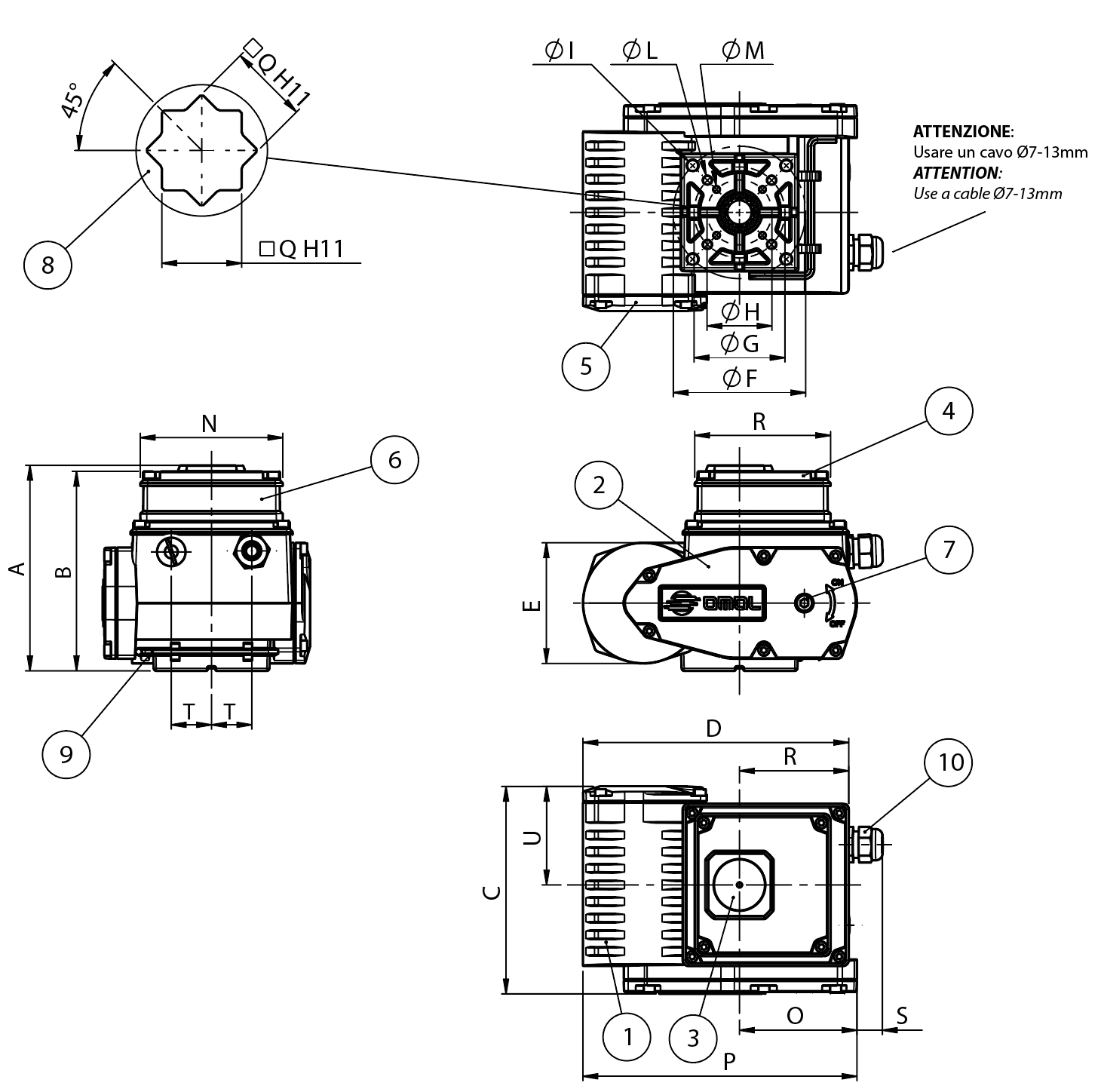

Download General catalogue ดาวน์โหลด Actuator Accessories Catalogue การถอดรหัส MAGNUM & THOR กำหนดค่าผลิตภัณฑ์ของคุณ ดาวน์โหลดไฟล์ 2D และ 3D ในหลายรูปแบบ ดาวน์โหลด Sales conditions มาโคร แอคชูเอเตอร์ไฟฟ้า การเลือกขนาด ขอข้อมูล พิมพ์หน้าเว็บ ดาวน์โหลดแค็ตตาล็อก แอคชูเอเตอร์ไฟฟ้า คุณลักษณะ ขนาด วัสดุ แผนภาพและแรงบิดเริ่มต้น ข้อมูลจำเพาะ เอกสาร ข้อมูลทางเทคนิคมุมการทำงานที่กำหนด: 90° ปรับได้ระหว่าง 20° ถึง 95°รูปแบบการปรับตั้ง: ปรับต่อเนื่องโดยใช้แคมล็อกตัวเองและสวิตช์จำกัดตำแหน่งแบบอิเล็กโตรเมคานิกแรงบิดที่กำหนด: ตั้งแต่ 35 ถึง 240 Nmเวลาการทำงาน (0° - 90°): ดูแผนภาพประกอบลักษณะการทำงาน: S3 ED 50% ตามมาตรฐาน CEI 60043ข้อกำหนดที่ใช้บังคับ: ข้อกำหนดความปลอดภัยแรงดันต่ำ 2014/35/UE; ข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2014/30/CEระดับการป้องกัน: IP67 ตามมาตรฐาน EN60529อุณหภูมิการทำงาน: -25° ถึง +60°Cอุณหภูมิการจัดเก็บ: -40° ถึง +90°Cมอเตอร์มีระบบป้องกันความร้อนเกินแบบเทอร์โมสตัทรีเซ็ตอัตโนมัติในตัวมอเตอร์มีฉนวนคลาส F (155°C)โรเตอร์รองรับด้วยตลับลูกปืนมีช่องต่อสำหรับคันโยกมือหมุนฉุกเฉิน (ประแจหกเหลี่ยมรวมอยู่ในชุดอุปกรณ์)ตัวบ่งชี้ตำแหน่งภายนอกพร้อมฝาครอบที่มีมาตรวัดฮีตเตอร์ภายใน (มาตรฐาน)ขั้วต่อแบบ IP67 มีให้เลือกเพิ่มเติม พร้อมสายไฟต่อสำเร็จตามคำขอมีสวิตช์จำกัดตำแหน่งเสริมแบบอิเล็กโตรเมคานิก 2 ตัวชนิด SPDT พร้อมแคมปรับได้ตลอดช่วงการเคลื่อนที่ระดับเสียงขณะทำงานสูงสุด: <70 dB (A)แรงดันไฟฟ้าจ่าย: 230 Vac ±10%, 50/60 Hz เฟสเดียว; 115 Vac ±10%, 50/60 Hz เฟสเดียว; 24 V ac/dc ±10%; 24 V dc ±5% แรงบิดรุ่นEA0035EA0070EA0130EA0240แรงบิดขณะทำงานที่กำหนดNm3570130240แรงบิดสูงสุดขณะพีคNm4585160280 รหัสการสั่งซื้อตัวกระตุ้น รุ่น IP67 ขนาด ABCDEøFøGøHøIøLøMNOP☐QRSTUKgEA003513710913219084705036M8x14M6x11M5x97074591469182667,53,6EA0070137109136190847050- -M8x14M6x11- -7074591469182667,53,8EA0130157,5129,5160221,5931027050M10x17M8x15M6x1167,590,55717841731767,2EA0240157,5129,5163,5221,59310270- -M10x17M8x15- -67,590,55722841731767,5 รุ่น IP68 ขนาดABCDEøFøGøHøIøLøMNOP☐QRSTUKgEA0035142,1137,513217284705036M8x14M6x11M5x9109,874177,11469142667,53,8EA0070142,1137,5136172847050- -M8x14M6x11- -109,874177,11469142667,54EA0130162,8158,2160204,6931027050M10x17M8x15M6x11109,890,5211,117841231767,4EA0240162,8158,2163,5204,69310270- -M10x17M8x15- -109,890,5211,122841231767,7 รุ่น IP67 วัสดุ1ตัวเรือนอะลูมิเนียม2ฝาครอบกระปุกเกียร์อะลูมิเนียม3ตัวบ่งชี้ตำแหน่งPMMA4ฝาครอบชุดไฟฟ้าอะลูมิเนียม5ฝาครอบกล่องขั้วต่อสายไฟอะลูมิเนียม6ขั้วต่อPA6 / PBT7ข้อต่อคันโยกเหล็ก8เพลาขับตัวเมียสแตนเลส9คันโยกสแตนเลส รุ่น IP68 วัสดุ1ตัวเรือนอะลูมิเนียม2ฝาครอบกระปุกเกียร์อะลูมิเนียม3ตัวบ่งชี้ตำแหน่งPMMA4ฝาครอบชุดไฟฟ้าอะลูมิเนียม5ฝาครอบกล่องขั้วต่อสายไฟอะลูมิเนียม6กล่อง H27อะลูมิเนียม7ข้อต่อคันโยกเหล็ก8เพลาขับตัวเมียสแตนเลส9คันโยกสแตนเลส10ข้อต่อสายไฟทองเหลือง แผนภาพการทำงาน EA0035 แผนภาพการทำงาน EA0070 แผนภาพการทำงาน EA0130 แผนภาพการทำงาน EA0240 การเดินสายไฟฟ้าแบบ IP67 สำหรับแหล่งจ่ายไฟ 24 Vac/dc - 24 Vdc การเดินสายไฟฟ้าแบบ IP67 สำหรับแหล่งจ่ายไฟ 115 - 230 Vac การเดินสายไฟฟ้าแบบ IP68 สำหรับแหล่งจ่ายไฟ 24 Vac/dc - 24 Vdc การเดินสายไฟฟ้าแบบ IP68 สำหรับแหล่งจ่ายไฟ 115 - 230 Vac ใบรับรอง Degree of protection IP66 and IP67 เลือก ขนาด เลือกมาตรฐานการค้นหา -- ขนาด -- EA0035 EA0070 EA0130 EA0240 ค้นหารายการ
