RACKON - แบบทำงานสองทิศทาง DA

Download General catalogue
การถอดรหัส MAGNUM & THOR
กำหนดค่าผลิตภัณฑ์ของคุณ
ดาวน์โหลดไฟล์ 2D และ 3D ในหลายรูปแบบ
iconaDisegni
ดาวน์โหลด Sales conditions

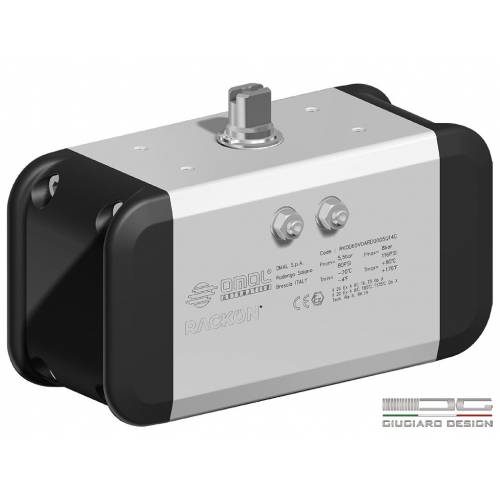

RACKON - แบบทำงานสองทิศทาง DA
มาโคร แอคชูเอเตอร์นิวแมติก
หมวดหมู่ RACKON – แอคชูเอเตอร์นิวแมติกแบบแร็คแอนด์พีเนียน

Powered by Froala Editor

การเลือกขนาด
ขอข้อมูล
พิมพ์หน้าเว็บ
  • ประโยชน์
  • คุณลักษณะ
  • ขนาด
  • วัสดุ
  • แผนภาพและแรงบิดเริ่มต้น
  • ข้อมูลจำเพาะ
  • เอกสาร

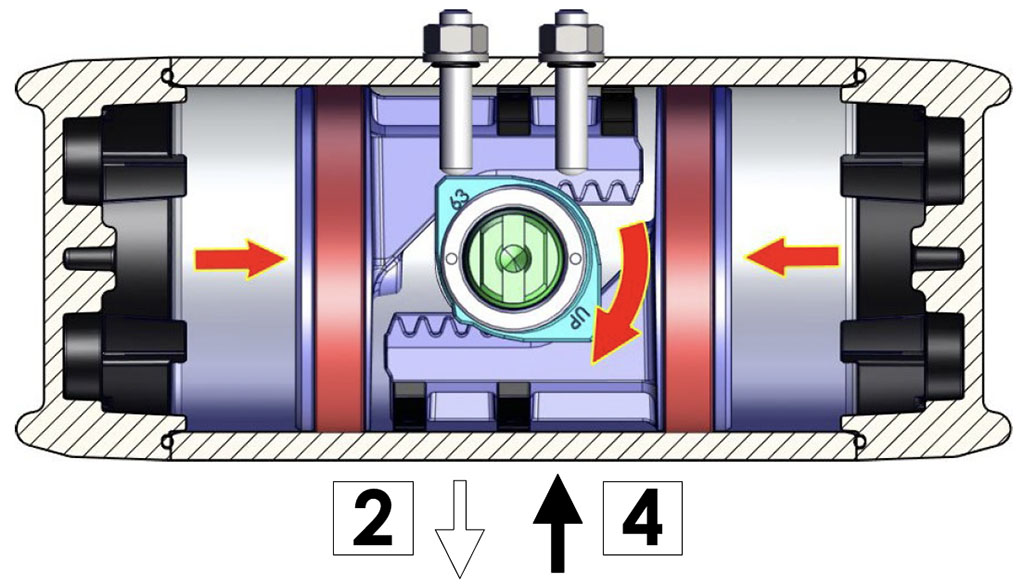

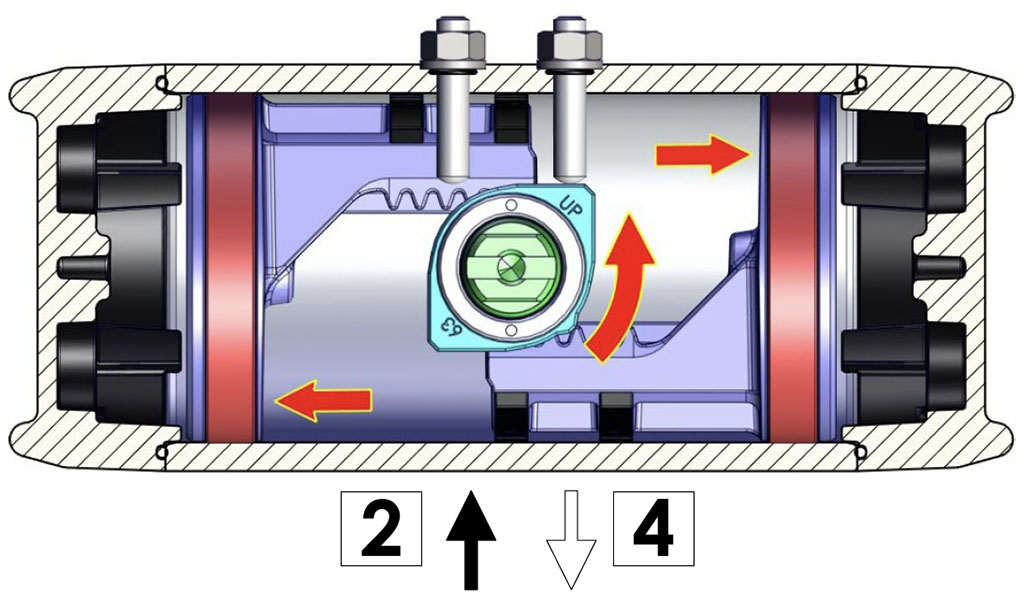

กลไกแร็คแอนด์พีเนียน

RACKON - แบบทำงานสองทิศทาง DA - ประโยชน์ -...

การปรับสองทิศทาง

RACKON - แบบทำงานสองทิศทาง DA - ประโยชน์ -...

DA ดับเบิลแอคติ้ง

RACKON - แบบทำงานสองทิศทาง DA - ประโยชน์ -...

SR สปริงรีเทิร์น

RACKON - แบบทำงานสองทิศทาง DA - ประโยชน์ -...

) แถบซีลแบบมีแรงกดและหล่อลื่นในตัว

  • ลดแรงเสียดทานระหว่างลูกสูบและกระบอก

  • ป้องกันไม่ให้ซีลยึดติดกับกระบอก แม้หลังจากไม่ได้ใช้งานเป็นเวลานาน

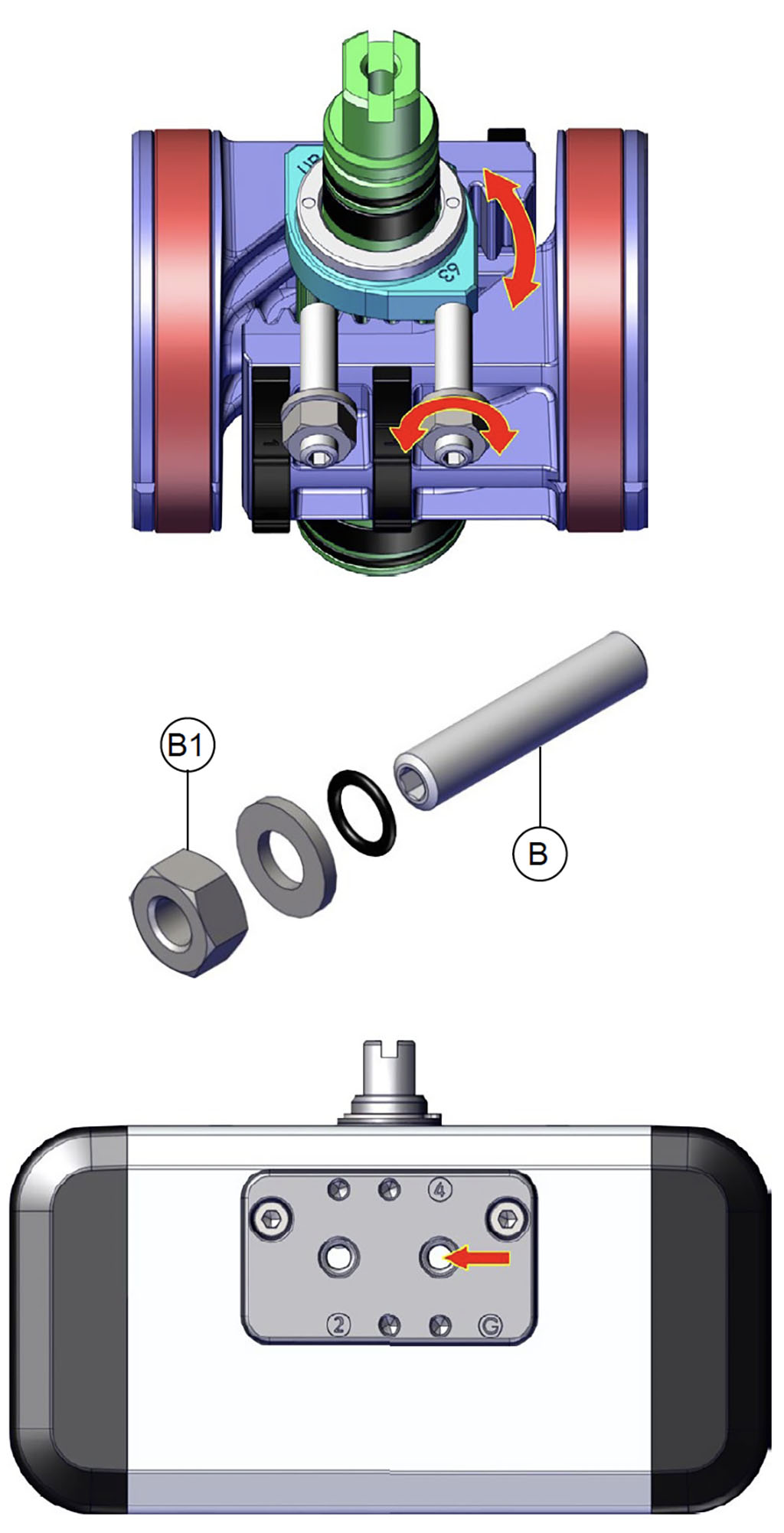

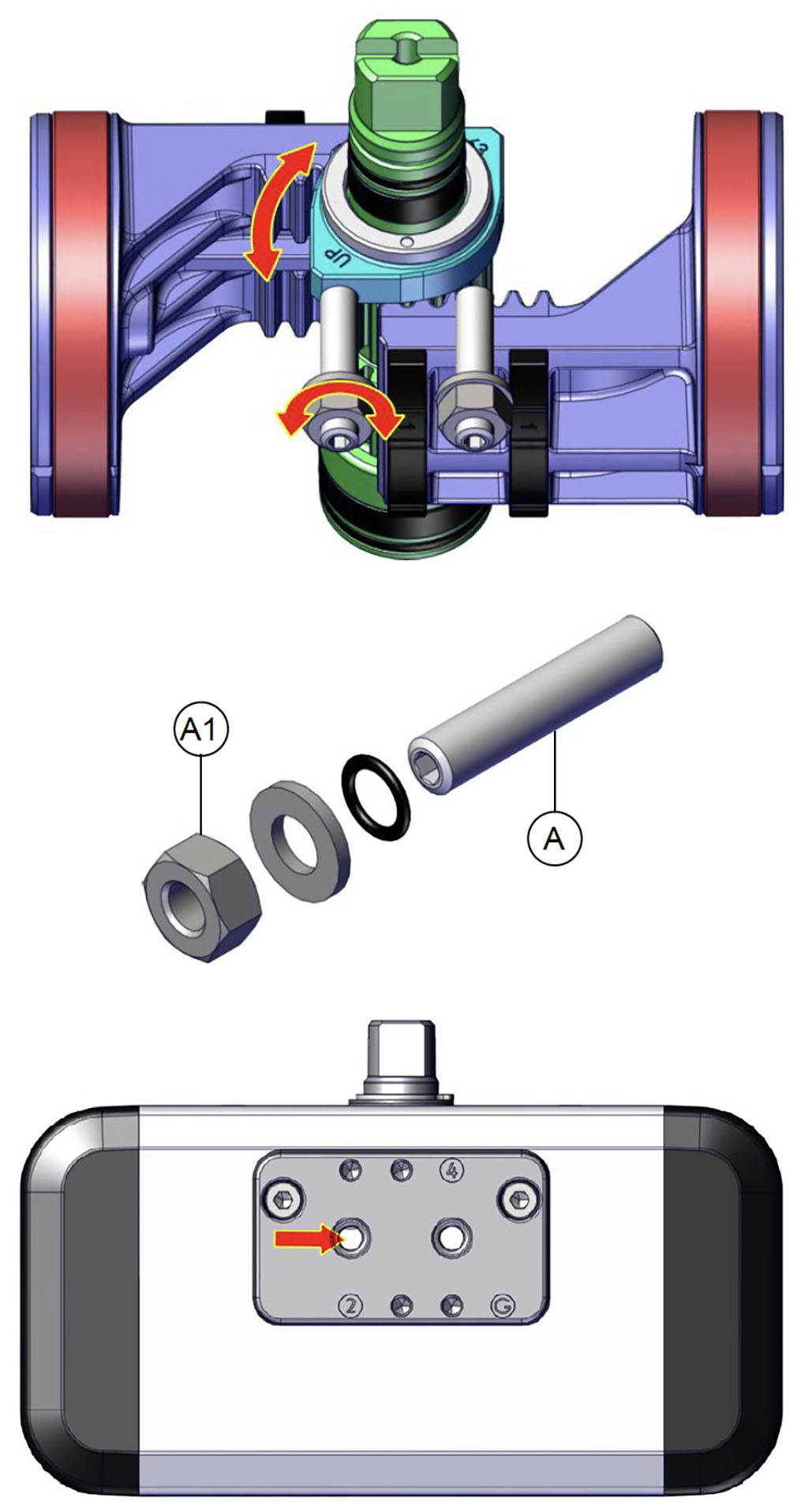

2) แคมปรับตำแหน่งทำจากเหล็ก

  • สามารถปรับการปิดและ/หรือการเปิดได้ด้วยแอคชูเอเตอร์มาตรฐาน (±5° ต่อการปรับหนึ่งครั้ง)

  • การปรับง่ายและเชื่อถือได้

3) การแปลงการเคลื่อนที่เชิงเส้นเป็นการเคลื่อนที่แบบหมุนด้วยกลไกแร็คแอนด์พีเนียน (Rack & Pinion)

  • แรงบิดเชิงเส้น (BTO & BTC) เหมาะสำหรับบอลวาล์ว

  • ความแม่นยำสูงในการปรับตำแหน่ง เนื่องจากความแข็งแรงของระบบแร็คแอนด์พีเนียน และจุดหยุดเชิงกลระหว่างแคมและสกรูปรับ

  • ความเร็วในการหมุนสม่ำเสมอ

4) กระบอกผ่านการรีด (Rolled cylinder)

  • ลดการสึกหรอของแถบซีลแบบมีแรงกด เนื่องจากความหยาบผิวต่ำ (Ra 0.15 μm)

5) ระบบสปริงแบบตลับ (Cartridge spring modular system)

  • ความยืดหยุ่นสูงในการกำหนดค่า และความแม่นยำของแรงบิดที่เกิดจากสปริง

  • รองรับการกำหนดค่าหลากหลายรูปแบบ

อินเทอร์เฟซ NAMUR สำหรับโซลินอยด์วาล์ว

  • มีให้เลือกใช้ครบทุกช่วงรุ่น: พร้อมเพลตสำหรับ RK10 ถึง RK240 และบูรณาการใน RK300 และ RK480

เกลียวรูอากาศแบบ NPT มีให้ตามคำขอ

  • พร้อมเพลตสำหรับทุกรุ่น

กระบวนการผลิตครบวงจรภายในโรงงาน (100% in-house manufacturing)

  • ควบคุมและตรวจสอบความแม่นยำได้สูงสุดในทุกขั้นตอนของการผลิต

การปฏิบัติตามมาตรฐาน ATEX

  • สามารถติดตั้งได้ในพื้นที่ที่อาจเกิดการระเบิด

ผ่านการรับรองสูงสุดถึง SIL 3

  • รับประกันระดับความปลอดภัยในการทำงานที่สูงมาก

คุณสมบัติทางเทคนิค
• แรงบิดตั้งแต่ 10 Nm ถึง 474 Nm
• หน้าแปลนติดตั้งตามมาตรฐาน EN ISO 5211: F03 - F04 - F05 - F07 - F10 - F12
• เป็นไปตามมาตรฐาน EN 15714-3
• สอดคล้องกับข้อกำหนดของ Directive ATEX 2014/34/EU
• มุมการหมุน: 100° (-5°, +95°)
• การปรับสองจุด ±5° สำหรับแต่ละตำแหน่งปลาย (0° และ 90°)
• แรงบิดเป็นสัดส่วนโดยตรงกับแรงดันลมอัด (ดูตารางประกอบ)
• รหัสหลังอักษร RK หมายถึงค่าแรงบิดในหน่วย Nm ที่แรงดันลม 5,6 bar

สภาวะการทำงาน
• ช่วงอุณหภูมิมาตรฐาน: -20°C ถึง +80°C
    รุ่นพิเศษ:
    - อุณหภูมิสูง: -20°C ถึง +150°C
    - อุณหภูมิต่ำ: -50°C ถึง +60°C
• แรงดันใช้งานปกติ: 5.5 bar; แรงดันใช้งานสูงสุด 8 bar
• สื่อการทำงาน: ลมอัดกรองแล้ว ไม่จำเป็นต้องหล่อลื่น ตามมาตรฐาน UNI EN 15714-3:2009
• หากต้องการหล่อลื่น ให้ใช้น้ำมันที่ไม่มีสารทำความสะอาด และต้องเข้ากันได้กับซีลภายใน

รุ่นพิเศษตามคำขอ และรหัสการสั่งซื้อ


คุณลักษณะ
ประเภทแอกชูเอเตอร์
RK
ขนาด
0010, 0020, 0040, 0060, 0080, 00120, 00160, 0240, 0300, 0480
ลูกค้า
VOOMAL
มุมการหมุน [°]
A90°
B*180°
C*120°
D*135°
ทิศทางการหมุน
Rหมุนตามเข็มนาฬิกา
Lหมุนทวนเข็มนาฬิกา
การทำงานของแอกชูเอเตอร์
Sแบบสปริงรีเทิร์น (ปิดปกติ)
Oแบบสปริงรีเทิร์น (เปิดปกติ)
Dแบบทำงานสองทิศทาง
สปริง
00ไม่มีสปริง
20สปริง 2,0 bar
25สปริง 2,5 bar
30สปริง 3,0 bar
35สปริง 3,5 bar
40สปริง 4,0 bar
45สปริง 4,5 bar
50สปริง 5,0 bar
55สปริง 5,5 bar
60สปริง 6,0 bar
หน้าแปลน หรือหน้าแปลนขนาดเล็ก (กรณีมีหน้าแปลนคู่)
03F03
04F04
05F05
07F07
10F10
12F12
รูปแบบเพลา
Qเพลาแบบดาว
D*เพลาหัวแบน
ขนาดเพลา
09ขนาดเพลา 9 มม.
11ขนาดเพลา 11 มม.
14ขนาดเพลา 14 มม.
17ขนาดเพลา 17 มม.
22ขนาดเพลา 22 มม.
27ขนาดเพลา 27 มม.
การเชื่อมต่อลม
Gเพลท NAMUR เกลียว GAS
Nเพลท NAMUR เกลียว NPT
0เกลียว Gas บนกระบอกลม (ไม่มีอินเทอร์เฟซ NAMUR)
Iอินเทอร์เฟซ NAMUR พร้อมเกลียว Gas ในตัว
รุ่น
-รุ่นมาตรฐาน
6*อุณหภูมิต่ำ
4*อุณหภูมิสูง

* เฉพาะตามคำขอ
หมายเหตุ: สำหรับรุ่นพิเศษ กรุณาติดต่อ OMAL

ตัวอย่างรหัสสินค้า RACKON
รหัสสินค้า: RK0040VOARD0005Q11G
รายละเอียดสินค้า: RACKON 40 แอกชูเอเตอร์ลมแบบทำงานสองทิศทาง ISO F05 07 เพลาแบบดาว ขนาด 11 มม. พร้อมเพลท NAMUR เกลียว GAS

รหัสสินค้า: RK0300VOARD0007Q22I
รายละเอียดสินค้า: RACKON 300 แอกชูเอเตอร์ลมแบบทำงานสองทิศทาง ISO F07 10 เพลาแบบดาว ขนาด 22 มม. พร้อมอินเทอร์เฟซ NAMUR เกลียว GAS ในตัว

รหัสสินค้า: RK0040VOARS6005Q11G
รายละเอียดสินค้า: RACKON 40 แอกชูเอเตอร์ลมแบบสปริงรีเทิร์น 6 bar ISO F05 07 เพลาแบบดาว ขนาด 11 มม. พร้อมเพลท NAMUR เกลียว GAS

รหัสสินค้า: RK0300VOARS6007Q22I
รายละเอียดสินค้า: RACKON 300 แอกชูเอเตอร์ลมแบบสปริงรีเทิร์น 6 bar ISO F07 10 เพลาแบบดาว ขนาด 22 มม. พร้อมอินเทอร์เฟซ NAMUR เกลียว GAS ในตัว

RK10 ÷ RK240

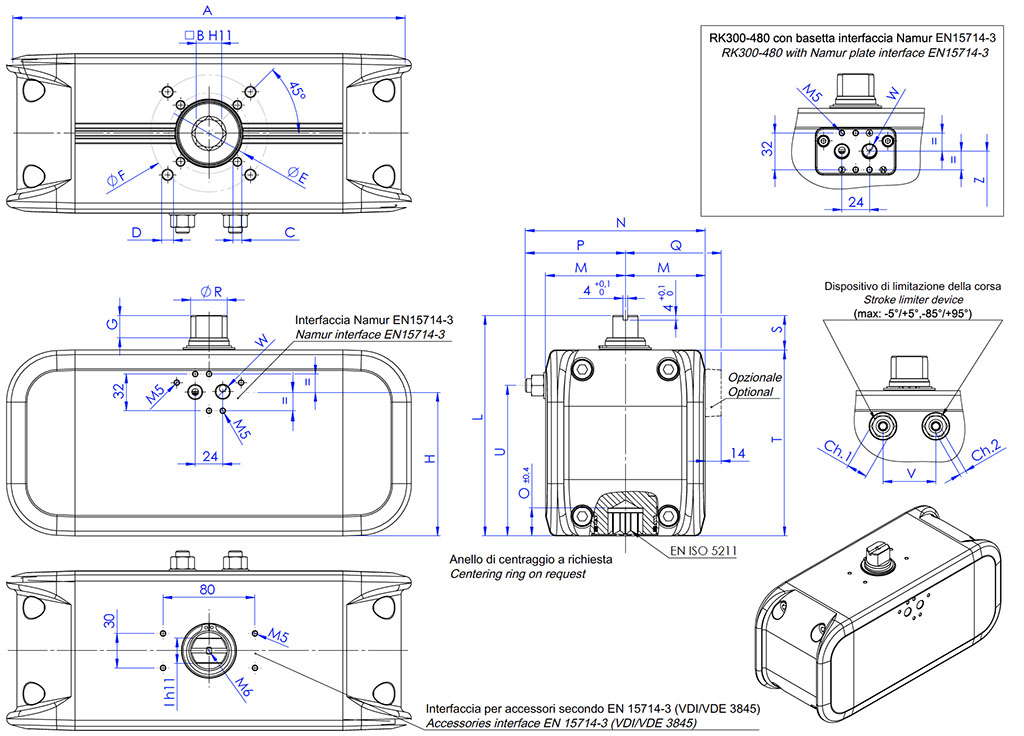

RACKON - แบบทำงานสองทิศทาง DA - ขนาด - RK10 ÷...

ขนาด [mm]
ขนาด
RK10
RK10
RK20
RK20
RK20
RK20
RK40
RK40
RK40
RK40
RK60
RK80
RK120
RK160
RK240
ISO
F03
F04
F03/F05
F03/F05
F04
F04
F04
F04
F05/F07
F05/F07
F05/F07
F05/F07
F05/F07
F07/F10
F07/F10
A
121,7
121,7
153,7
153,7
153,7
153,7
180,4
180,4
180,4
180,4
215,4
235,5
265,9
285,9
318,4
B
9
9
9
11
9
11
11
14
11
14
14
17
17
22
22
C x ความลึก
M5x8
M5x8
M5x8
M5x8
M5x8
M5x8
M5x8
M5x8
M6x9
M6x9
M6x9
M6x9
M6x9
M8x12
M8x12
D x ความลึก
-
-
M6x9
M6x9
-
-
-
-
M8x12
M8x12
M8x12
M8x12
M8x12
M10x15
M10x15
E
36
42
36
36
42
42
42
42
50
50
50
50
50
70
70
F
-
-
50
50
-
-
-
-
70
70
70
70
70
102
102
G
10
10
10
10
10
10
13
13
13
13
13
13
13
13
19,5
H
33
33
50,9
50,9
50,9
50,9
60,8
60,8
60,8
60,8
68,7
75,6
87,6
97,5
112
I
9
9
9
9
9
9
12
12
12
12
12
15
15
19
22
J
50
50
80
80
80
80
80
80
80
80
80
80
80
80
80
K
25
25
30
30
30
30
30
30
30
30
30
30
30
30
30
L
80
80
100
100
100
100
112
112
112
112
122
130
143
154
180
M
24,5
24,5
30
30
30
30
36,5
36,5
36,5
36,5
41,5
46
51
56,5
64
N
71*
71*
82,5*
82,5*
82,5*
82,5*
95,5*
95,5*
95,5*
95,5*
107,8*
116,5*
127*
141*
159*
O
10,7
10,7
13,2
13,2
13,2
13,2
16,5
16,5
16,5
16,5
16,5
19,3
19,3
24,3
24,3
P
32,5*
32,5*
38,5*
38,5*
38,5*
38,5*
45*
45*
45*
45*
52,3*
56,5*
62*
70,5*
81*
Q
38,5
38,5
44
44
44
44
50,5
50,5
50,5
50,5
55,5
60
65
70,5
78
R
10,9
10,9
12,7
12,7
12,7
12,7
16,2
16,2
16,2
16,2
18
20,2
22,5
25,5
31,8
S
15
15
20
20
20
20
20
20
20
20
20
20
20
20
30
T
65
65
80
80
80
80
92
92
92
92
102
110
123
134
150
U
49
49
59,75
59,75
59,75
59,75
70,5
70,5
70,5
70,5
70,5
86
97,75
106,25
120,5
V
16
16
19
19
19
19
21
21
21
21
24
26
32
36
41
W มาตรฐาน (เกลียว)
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/4"
1/4"
1/4"
W พิเศษ (NPT)
1/8"-27
1/8"-27
1/8"-27
1/8"-27
1/8"-27
1/8"-27
1/8"-27
1/8"-27
1/8"-27
1/8"-27
1/8"-27
1/8"-27
1/4"-18
1/4"-18
1/4"-18
Ch.1
10
10
10
10
10
10
10
10
10
10
13
13
13
16
18
Ch.2
3
3
3
3
3
3
3
3
3
3
4
4
4
5
6
น้ำหนัก (kg)
0,9
0,9
1,4
1,4
1,4
1,4
2,1
2,1
2,1
2,1
2,9
3,7
5,1
6,5
9
ลม (dm3/รอบการทำงาน)
0,12
0,12
0,25
0,25
0,25
0,25
0,48
0,48
0,48
0,48
0,75
1,04
1,48
1,99
2,91
Z
49,8
49,8
59,9
59,9
59,9
59,9
69,8
69,8
69,8
69,8
77,7
84,6
96,6
106,6
121
W
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/4"
1/4"
1/4"

H = จุดกึ่งกลางของแผ่นยึด
* ค่าตัวแปรขึ้นอยู่กับการปรับตั้ง

RK300 ÷ RK480

RACKON - แบบทำงานสองทิศทาง DA - ขนาด - RK300...

ขนาด [mm]
ขนาด
RK300
RK480
ISO
F07/F10
F10/F12
A
352,4
393,4
B
22
27
C x ความลึก
M8x12
M10x15
D x ความลึก
M10x15
M12x18
E
70
102
F
102
125
G
19,5
19,5
H
125
145
I
22
27
L
192
214
M
69,5
80
N
156,5*
180*
O
24,3
29,5
P
87*
100*
Q
83,5
94
R
31,8
38
S
30
30
T
162
184
U
131
149,5
V
46
52
W มาตรฐาน (เกลียว)
1/4"
1/4"
W พิเศษ (NPT)
1/4"-18
1/4"-18
Ch.1
18
21
Ch.2
6
6
น้ำหนัก (kg)
11,4
16,3
ลม (dm3/รอบการทำงาน)
3,77
5,8
Z
124,5
144,5
W
1/4"
1/4"


H = จุดกึ่งกลางของแผ่นยึด
* ค่าตัวแปรขึ้นอยู่กับการปรับตั้ง

RK10 ÷ RK480

RACKON - แบบทำงานสองทิศทาง DA - วัสดุ - RK10...

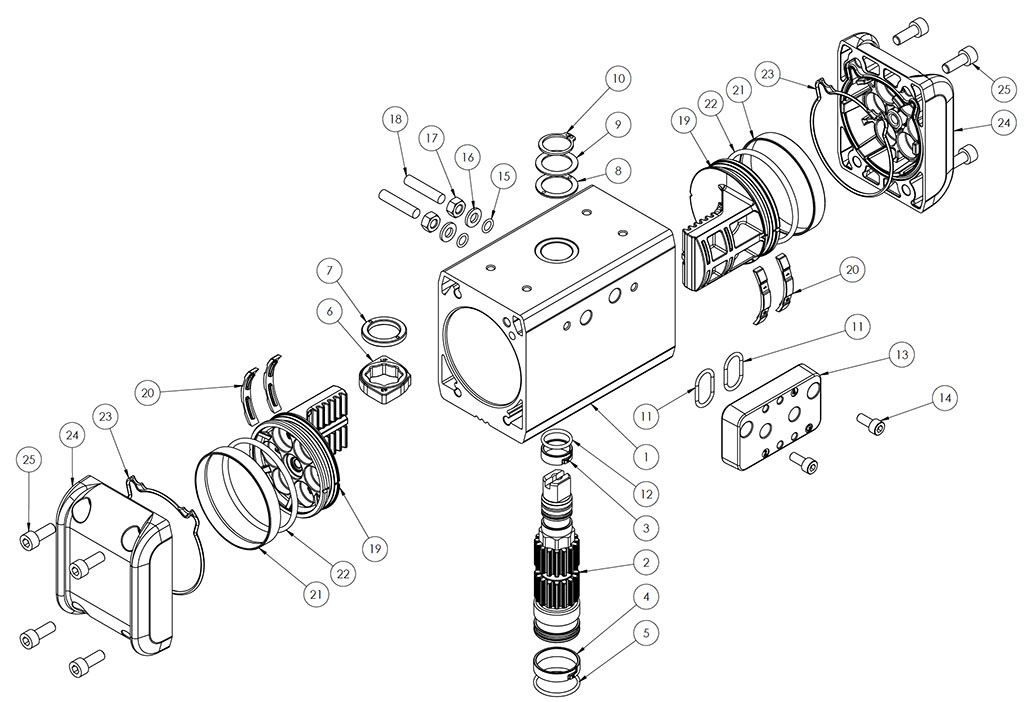

วัสดุ
ตำแหน่ง
คำอธิบายจำนวน
วัสดุ
1กระบอกลม
1อลูมิเนียมอัลลอย
2เพลา
1เหล็กอัลลอย
3*แหวนสไลด์ (รองรับเพลาด้านบน)
1เรซินอะซีทัลิก
4*แหวนสไลด์ (รองรับเพลาด้านล่าง)
1เรซินอะซีทัลิก
5*โอริง (ซีลเพลาด้านล่าง)
1ยางไนไตรล์
6คาม
1เหล็กอัลลอย
7*แหวนรองรับภายใน
1เรซินอะซีทัลิก
8*แหวนรองรับภายนอก
1เรซินอะซีทัลิก
9แหวนรอง
1สแตนเลส
10*แหวนล็อก (Seeger)
1สแตนเลส
11*โอริง**
2ยางไนไตรล์
12*โอริง (ซีลเพลาด้านบน)
1ยางไนไตรล์
13เพลท NAMUR**
1อลูมิเนียมอัลลอย
14สกรู**
2สแตนเลส
15*โอริง
2ยางไนไตรล์
16*แหวนรอง (จำกัดระยะการหมุน)
2สแตนเลส
17*น็อตหกเหลี่ยม (จำกัดระยะการหมุน)
2สแตนเลส
18*สกรูหัวจม (จำกัดระยะการหมุน)
2สแตนเลส
19ลูกสูบ
2อลูมิเนียมอัลลอย
20*ขารองรับลูกสูบ
4เรซินอะซีทัลิก
21*ซีลแบบไดนามิก
2โพลียูรีเทน
22*โอริง
2ยางไนไตรล์
23*โอริงฝาปิด
2ยางไนไตรล์
24ฝาปิด
2อลูมิเนียมอัลลอย
25สกรู
8สแตนเลส

* ชิ้นส่วนในชุดอะไหล่สำรอง
** ไม่มีในบางรุ่น โปรดดูในตารางรหัส

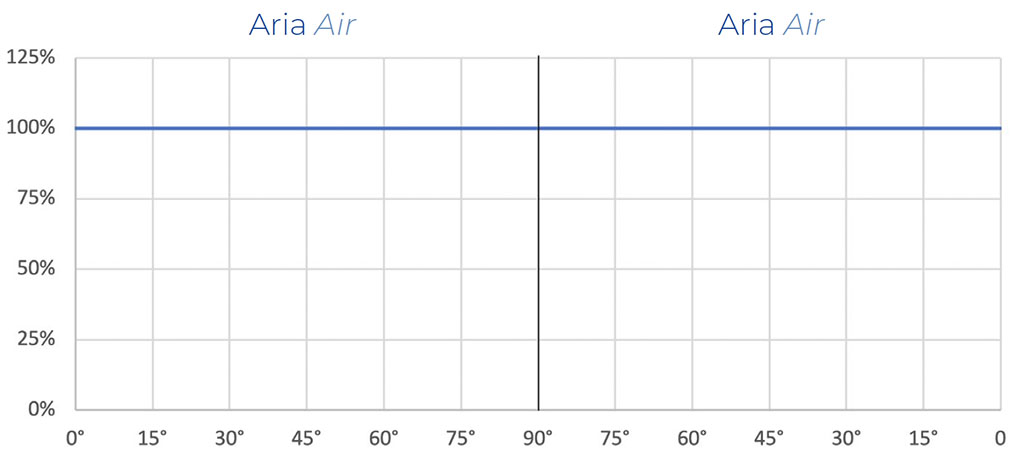

แผนภาพแรงบิดขาออกแบบ “DA” (หน่วย Nm)

RACKON - แบบทำงานสองทิศทาง DA -...

ตารางแรงบิดขาออกของ RACKON แบบ “DA” (หน่วย Nm)
ขนาด
ลม bar
2 bar2,5 bar3 bar3,5 bar4 bar4,5 bar5 bar5,5 bar5,6 bar6 bar7 bar8 bar
RK103,74,75,66,67,58,49,410,310,511,213,115,0
RK207,39,111,012,814,616,418,320,120,521,925,629,2
RK4013,917,420,924,427,931,334,838,339,041,848,755,7
RK60
21,226,531,937,242,547,853,158,459,563,774,384,9
RK80
30,037,544,952,459,967,474,982,483,989,9104,9119,9
RK120
42,753,464,074,785,496,1106,7117,4119,5128,1149,4170,8
RK160
58,573,287,8102,5117,1131,7146,4161,0163,9175,6204,9234,2
RK240
85,2106,5127,8149,1170,4191,7213,0234,3238,6255,6298,2340,8
RK300
109,8137,2164,7192,1219,6247,0274,5301,9307,4329,3384,2439,1
RK480
172,4215,5258,5301,6344,7387,8430,9474,0482,6517,1603,3689,5

สำหรับค่าแรงบิดขาออกที่แรงดันต่าง ๆ กรุณาติดต่อ OMAL

ระนาบการทำงานของแอกชูเอเตอร์แบบทำงานสองทิศทาง

RACKON - แบบทำงานสองทิศทาง DA -...
RACKON - แบบทำงานสองทิศทาง DA -...

ระนาบการทำงาน
เมื่อจ่ายลมผ่านช่องลมหมายเลข 4 ลูกสูบจะเคลื่อนที่เข้าหาศูนย์กลาง และเพลาจะหมุนตามเข็มนาฬิกา
ภาพด้านบนแสดงตำแหน่งสุดท้ายของการหมุน

ระนาบการทำงาน
เมื่อจ่ายลมผ่านช่องลมหมายเลข 2 ลูกสูบจะเคลื่อนที่ออกจากศูนย์กลาง และเพลาจะหมุนทวนเข็มนาฬิกา
ภาพด้านบนแสดงตำแหน่งสุดท้ายของการหมุน

คำแนะนำในการปรับระยะการหมุนของแอกชูเอเตอร์แบบทำงานสองทิศทาง

การปรับตำแหน่งการเปิด

RACKON - แบบทำงานสองทิศทาง DA -...

การปรับตำแหน่งการปิด

RACKON - แบบทำงานสองทิศทาง DA -...

A) ตรวจสอบให้แน่ใจว่าไม่มีลมอัดอยู่ในแอกชูเอเตอร์ (ทั้งสองห้อง)
B) คลายน็อตล็อก A1
C) จ่ายลมเข้าในช่องหมายเลข “2” (เพียงพอสำหรับให้เกิดการเคลื่อนไหว) ลูกสูบจะอยู่ในตำแหน่งสิ้นสุดระยะการหมุน
D) หมุนหรือคลายสกรู A ด้วยประแจหกเหลี่ยม (Allen key) เพื่อปรับตามต้องการ (ช่วงการปรับสูงสุด ±5°)
E) หลังจากปรับแล้ว ใช้ประแจหกเหลี่ยมจับสกรู A ไว้ และในขณะเดียวกันใช้ประแจขันน็อตล็อก A1 ให้แน่น
หมายเหตุ: หากจำเป็น ให้ทำซ้ำขั้นตอนเหล่านี้จนได้ตำแหน่งที่ต้องการ

A) ตรวจสอบให้แน่ใจว่าไม่มีลมอัดอยู่ในแอกชูเอเตอร์ (ทั้งสองห้อง)
B) คลายน็อตล็อก B1
C) จ่ายลมเข้าในช่องหมายเลข “4” (เพียงพอสำหรับให้เกิดการเคลื่อนไหว) ลูกสูบจะอยู่ในตำแหน่งสิ้นสุดระยะการหมุน
D) หมุนหรือคลายสกรู B ด้วยประแจหกเหลี่ยม (Allen key) เพื่อปรับตามต้องการ (ช่วงการปรับสูงสุด ±5°)
E) หลังจากปรับแล้ว ใช้ประแจหกเหลี่ยมจับสกรู B ไว้ และในขณะเดียวกันใช้ประแจขันน็อตล็อก B1 ให้แน่น
หมายเหตุ: หากจำเป็น ให้ทำซ้ำขั้นตอนเหล่านี้จนได้ตำแหน่งที่ต้องการ

 ใบรับรอง

 คำแนะนำ

เลือก ขนาด
เลือกมาตรฐานการค้นหา
ค้นหารายการ
ปิด X

กิจกรรมถัดไป

Gastech 2026
Gastech 2026
Bangkok, Thailand, 14 - 17 september 2026
