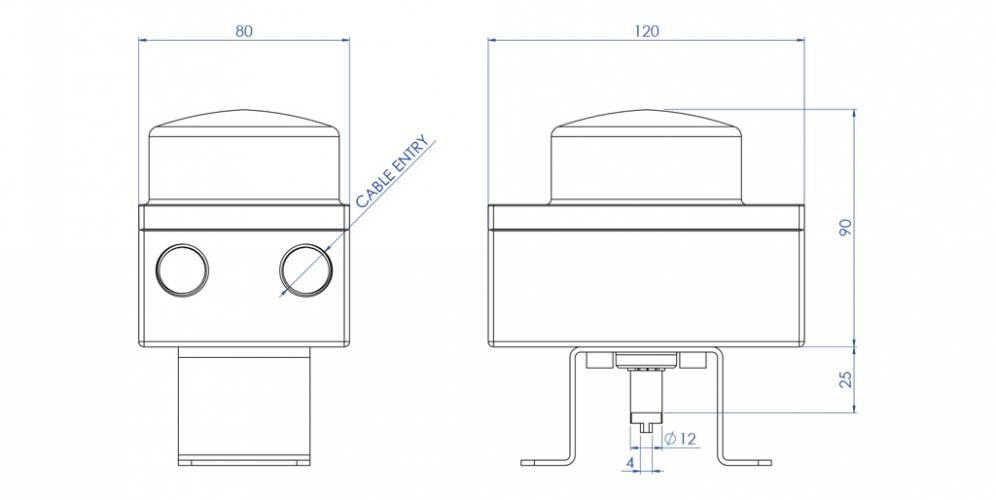

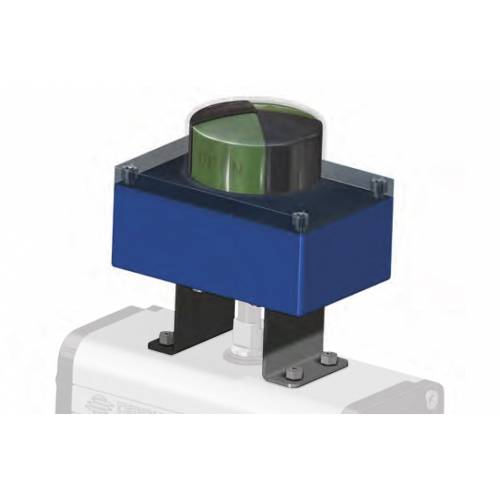

KSSB in alluminio e tecnopolimero con indicatore visivo

CARATTERISTICHE PRINCIPALI
- Realizzato per verificare facilmente la posizione visiva ed elettrica di ogni valvola anche da lunghe distanze.
- Costruito a norme VDI/VDE 3845 standard. (EN15714-3).
- Può contenere al suo interno due finecorsa di segnalazione sia di tipo meccanico “SPDT” che di prossimità.
- Le camme di azionamento del finecorsa sono senza possibilità di slittamento in quanto la regolazione è assicurata da scanalature sull’albero portante senza bisogno di viti di fissaggio o altri utensili.
- Il precablaggio è realizzato con morsetti numerati: n° 6 per i due microinterruttori, ed extra poli per eventuale cablaggio dell’elettrovalvola (vedere schemi elettrici).
- N° 2 connesioni elettriche filettate per serracavo.
- Temperatura di esercizio:
da -20°C a +80°C (standard);
da -20°C a +70°C per finecorsa codice "23" e "73".
- Grado di Protezione: IP 67.

MATERIALI
- Corpo: alluminio pressofuso rivestito con polvere di poliestere.
- Coperchio e indicatore: policarbonato resistente UV e autoestinguente classe V0.
- Albero: acciaio inossidabile.
- Viti: acciaio inossidabile.

CERTIFICAZIONI
- Dichiarazione di conformità CE a richiesta.
- Certificato fino a SIL 3

TIPI DI FINECORSA CONTENUTI NEI BOX KSSB - KSSF

CODE*	DESCRIZIONE	VERSIONE	COLLEGAMENTO ELETTRICO
01	Microinterruttori elettromeccanici SPDT con contatti argentati (CHERRY) Max: 250 Vac 5A -24 Vdc 3A; Min: 250 Vac 50 mA - 24 Vdc 50 mA. (resisive load)	Di serie
03	Microinterruttori elettromeccanici SPTD con contatti dorati (CHERRY) Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA	A richiesta
1F	Microinterruttori elettromeccanici DPDT con contatti argentati, (ogni camma aziona 2 microinterruttori SPDT contemporaneamente) (CHERRY) Max: 250 Vac 5A - 24 Vdc 5A; Min: 24 Vdc 50 mA	A richiesta
23	Microinterruttori di prossimità amplificati 3 fili NO P+F NBN4 12GM50 E2, PNP 10÷30 Vdc; 200 mA	A richiesta
73	Microinterruttori di prossimità amplificati 3 fili PNP NO P+F NBB2 V3 E2 10÷30 VDC; 100 mA - opereting current 0 - 100 mA	A richiesta
75	Microinterruttori di prossimità amplificati IFM IS 5026, 2 fili 5÷36 Vdc; 4÷200 mA	A richiesta
T0	Segnale analogico 4-20 mA. Alimentazione 13÷30 Vdc, linearità +/- 0,5% del fondo scala. Azione diretta o inversa. Logica di processo secondo ASIC-CMOS.	A richiesta

* La sigla che identifica il tipo di finecorsa usati, compare nel codice del box al 6° e 7° posto.

STAFFA DI CONNESSIONE TRA ATTUATORE E BOX FINECORSA
KSSB - KSSF

*La staffa compare nell’ultimo carattere del codice del box per finecorsa. Per ordinare solo la staffa ricorrere al codice OMAL.

** Previo utilizzo interfaccia per attuatore KBVI4015

*** Il tipo di filettatura è indicato nell’ottavo carattere del codice del box.
SERRACAVI: Non inclusi.
