Valvola a sfera THOR Split Body ANSI 150-300 passaggio ridotto acciaio inox

Valvola a sfera THOR Split Body ANSI 150-300 passaggio ridotto acciaio inox
Categoria THOR
Sottocategoria THOR Split Body

Famiglia THOR Split Body ANSI 150-300 passaggio ridotto

CONFIGURA Azionamento
RICHIEDI INFORMAZIONI
STAMPA PAGINA
DECODIFICA CODICE
  • benefits
  • dimensioni
  • materiali
  • accessori
  • documenti

1. Antistatic device (continuità elettrica tra sfera, stelo e corpo)
Si evitano cariche elettrostatiche che potrebbero essere causa d'innesco in ambienti infiammabili e/o esplosivi
Sicurezza garantita del contatto durante tutta la vita della valvola

2. Doppio anello antifrizione
Garantisce una minor coppia di azionamento della valvola
Minor usura rispetto all'esecuzione con singolo anello

3. Pacco guarnizioni a "v" con 3 guarnizioni più o-ring
Si garantisce una perfetta tenuta anche dopo un numero elevato di cicli

4. Molle a tazza sulla tenuta dello stelo
Garantiscono il recupero dei giochi dovuti all'usura causata dal movimento semirotatorio dell'albero evitando perdite vero l'esterno
Consentono di mantenere energizzate le guarnizoini tipo "chevron" (a V), evitando perdite verso l'esterno, a fronte di notevoli escursioni termiche

5. Tenuta elasticizzata in grafite
Garantisce una tenuta verso l'esterno indipendentemente dalle escursioni termiche a cui è sottoposta la valvola

Maggiore precisione nell'allineamento degli assi grazie alla lavorazione dal grezzo al finito con un unico posizionamento
Maggior vita della valvola stessa
Minor coppia di azionamento

Facile manutenibilità direttamente sull'impianto
Contenimento dei costi durante la fase di manutenzione

Corpo valvola in acciaio al carbonio realizzato con materiale normalizzato certificato NACE in esecuzione standard
Garantisce una maggior resistenza alla corrosione
Maggior duttilità del materiale

Processo produttivo interamente eseguito in OMAL
Massimo controllo in tutte le fasi di lavorazione
Possibilità di fornire rapidamente esecuzioni speciali richieste dal cliente

Certificato "Fire Safe"
Garantisce la tenuta della valvola anche in caso di incendio

Certificato ATEX
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo

Certificazione "TA LUFT fugitive emission"
Garantisce un elevato grado di sicurezza della tenuta stelo verso l'esterno

Certificato PED
Piena conformità alle norme di sicurezza europee per i dispositivi in pressione

Certificato fino a SIL 3
Elevato livello di sicurezza funzionale

DIMENSIONI
MISURA
H
Y
∅V
∅M
∅N
F/T
ATT. ISO
KIT LEVA
DN [mm]
[inch]
DN 20x15
3/4” x 1/2”
71
140
---
36
M5
10/6
F03
KLV58004
DN 25x20
1” x 3/4”
73
140
---
36
M5
10/6
F03
KLV58004
DN 32x25
1” 1/4 x 1”
87
150
---
42
M5
12/8
F04
KLV58006
DN 40x32
1” 1/2 x 1” 1/4
91
150
---
42
M5
12/8
F04
KLV58006
DN 50x40
2” x 1” 1/2
108
275
---
50
M6
16/10
F05
KLV58008
DN 65x50
2” 1/2 x 2”
118
275
---
50
M6
16/10
F05
KLV58008
DN 80x65
3” x 2” 1/2
143
350
---
70
M8
22/14
F07
KLV58010
DN 100x80
4” x 3”
150
350
---
70
M8
22/14
F07
KLV58010
DN 125x100
5” x 4”
198
450
---
102
M10
30/18
F10
KLV58012
DN 150x100
6” x 4”
208
450
---
102
M10
30/18
F10
KLV58012
DN 200x150 ANSI 150 (*)
8” x 6”
522
326
400
140
M16
45/30
F14
---
DN 200x150 ANSI 300
8” x 6”
522
347,5
600
140
M16
45/30
F14
---
DN 250x200 ANSI 150 (*)
10” x 8”
516
347
500
140
M16
52/35
F14
---


Versione STANDARD con riduttore manuale per DN200x150 e DN250x200.
(*) A RICHIESTA versione con leva.

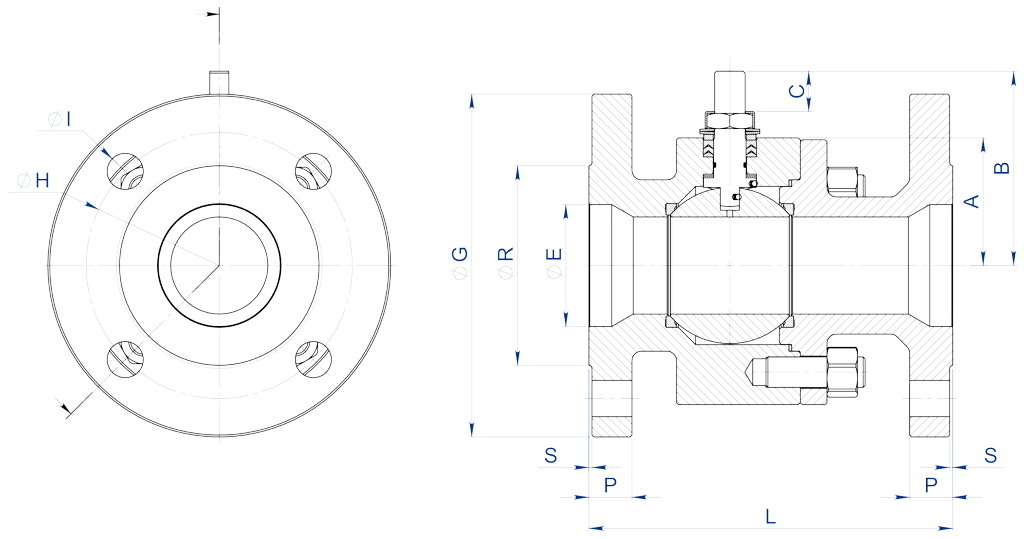

DIMENSIONI
MISURA
ANSI
∅E
A
B
C
∅G
∅R
S
P
∅H
N°FORI
∅I
Kg
L
KIT LEVA
DN [mm]
[inch]
DN 20x15
3/4” x 1/2”
150
19
32
52
10
100
42,9
1,6
13
69,8
4
16
2,9
117 (3)
KGBV485040
DN 20x15
3/4” x 1/2”
300
19
32
52
10
11842,9
1,6
16,6
82,6
4
19
4,1
152 (3)
KGBV485040
DN 25x20
1” x 3/4”
150
25
35
55
10
110
50,8
1,6
14,5
79,2
4
16
3,9
127 (3)
KGBV485050
DN 25x20
1” x 3/4”
300
25
35
55
10
125
50,8
1,6
18
88,9
4
19
5,2
165 (3)
KGBV485050
DN 32x25
1” 1/4 x 1”
150
32
42
68
15
11863,5
1,6
16,1
88,9
4
16
5,1
140 (3)
KGBV485060
DN 32x25
1” 1/4 x 1”
300
32
42
68
15
135
63,5
1,6
19,5
98,6
4
19
7
178 (3)
KGBV485060
DN 40x32
1” 1/2 x 1” 1/4
150
38
47
73
15
12873
1,6
18
98,6
4
16
7,7
165 (3)
KGBV485070
DN 40x32
1” 1/2 x 1” 1/4
300
38
47
73
15
155
73
1,6
21
114,3
4
22
10,8
190 (3)
KGBV485070
DN 50x40
2” x 1” 1/2
150
51
58
93
21
15391,91,6
19,6
120,6
4
19
11,8
178 (4)
KGBV485080
DN 50x40
2” x 1” 1/2
300
51
58
93
21
165
91,91,6
22,6
127
8
19
14,1
216 (4)
KGBV485080
DN 65x50
2” 1/2 x 2”
150
64
67
102
21
180
104,6
1,6
22,6
139,7
4
19
18,3
191 (4)
KGBV485090
DN 65x50
2” 1/2 x 2”
300
64
67
102
21
190
104,6
1,6
26,1
149,4
8
22
21,5
241 (4)
KGBV485090
DN 80x65
3” x 2” 1/2
150
76
83
130,5
28,4
190
127
1,6
24
152,4
4
19
25,6
203 (4)
KGBV485100
DN 80x65
3” x 2” 1/2
300
76
83
130,5
28,4
210
127
1,6
29
168,1
8
22
33,6
282 (4)
KGBV485100
DN 100x80
4” x 3”
150
102
90
137,5
28,4
230
157,2
1,6
24,6
190,5
8
19
35,9
229 (4)
KGBV485110
DN 100x80
4” x 3”
300
102
96
137,5
28,4
255
157,2
1,6
32,6
200,2
8
22
50,5
305 (4)
KGBV485110
DN 125x100
5” x 4”
150
118
111
172
35
255
185,7
1,6
24,6
215,9
8
22
53
254 (3)
KGBV485120
DN 125x100
5” x 4”
300
118
111
172
35
280
185,7
1,6
36,6
215,98
22
78,9
381 (3)
KGBV485120
DN 150x100
6” x 4”
150
152
111
172
35
280
215,9
1,6
25,6
241,3
8
22
67,7
394 (4)
KGBV485120
DN 150x100
6” x 4”
300
152
111
172
35
320
215,9
1,6
37,6
269,7
12
22
91,4
403 (4)
KGBV485120
DN 200x150(*)
8” x 6”
150
203
154
227,5
40,5
345
269,7
1,6
29
298,4
8
22
151,5
457 (4)
KGBV485140
DN 200X150
8” x 6”
300
203
154
227,5
40,5
381269,7
1,6
42,5
330,2
12
25,4
184
502
KGBV48514D
DN 250x200(*)
10” x 8”
150
254
188
274
44,8
407323,8
1,6
31
362
12
25,4
246
533 (4)
KGBV485150

Versione STANDARD con riduttore manuale per DN200x150 e DN250x200.
(*) A RICHIESTA versione con leva.
(3) ANSI B16.10
(4) B16.10 / API6D

MATERIALI
ANSI 150-300  DA BARRA
N°
Descrizione
316 Stainless steel
1
Corpo
ASTM A 182 F316 / A479TP.316 (1.4401 / X5CrNiMo 17-12-2)
2
Terminale
3
Sfera
ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)
4
Stelo
A564 TP.630 (17-4PH)
5*
Seggio
PTFE Modificato (2)
6*
Guarnizione corpo terminale
GRAFOIL
7*
Tenuta inferiore stelo
PTFE Modificato (.)
8*
Guarnizioni tipo Chevron
PTFE Modificato (.)
9*
O-ring stelo
FKM (.)
10
Anello premi guarnizione
304 S.S.
11
Piastra blocca dado
304 S.S.
12
Dado stelo
Acciaio al carbonio zincato (x)
13
Molle a tazza
Acciaio al carbonio zincato (xx)
14
Dispositivo antistatico
316 S.S.
15
Tiranti
ASTM A193-B8
16
Dadi
ASTM A194-Gr.8
17
Controdado
Acciaio al carbonio zincato (x)
18
Vite di fermo
A2-70 (304 S.S.)
19
Fermo di posizione
Acciaio al carbonio zincato (x)
20
Leva
Acciaio al carbonio zincato (x)
21
Riduttore
Ghisa (verniciato)
22
Volantino
Acciaio al carbonio verniciato
* Componenti del kit di guarnizioni

A richiesta disponibile in:
(x): 304 s.s.
(xx): 301 s.s.
(2) DEVLON per DN200x150 ANSI300

(.): Altri materiali disponibili a richiesta

PROLUNGA GUIDATA DA FUSIONE A LEVA

MATERIALI
PART. N° DESCRIZIONE MATERIALE
1 Prolunga   AISI304 S.S.
2 Perno AISI 430 F
3 Bussola DELRIN
4 O-RING   NBR
5 Leva   Fe 37 galvanized (*)
6 Dado   galvanized carbon steel (*)
7 Fermo leva   galvanized carbon steel (*)
8 Vite fermo leva   A2-70
9 Distanziale PTFE Carbon Filled


(*): A richiesta disponibili in 304 S.S.

DIMENSIONI
ISO VALVOLA ØA ØB ØM ØN F/T X Y
F03 36 5,5 36 5,5 10/6 38,5 141,5
F04 42 5,5 42 M5 12/8 45,5 151,5
F05 50 6,5 50 6,5 16/10 48,5 276,5
F07 70 8,5 70 8,5 22/14 57,5 351,5
F10 102 11 102 11 30/18 79,5 451,5


NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.

PROLUNGA GUIDATA DA FUSIONE PER ATTUATORE

MATERIALI
PART. N° DESCRIZIONE MATERIALE
1 Prolunga ASTM A351 CF8M
2 Perno   AISI 430 F
3 Bussola   DELRIN
4 O-RING   NBR


NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine

PROLUNGA GUIDATA SALDATA A LEVA

MATERIALI
PART. N° DESCRIZIONE MATERIALE
1 Prolunga   304 s.s.
2 Perno AISI 430 F
3 Bussola DELRIN
4 O-Ring NBR
5 Leva Fe 37 galvanized (*)
6 Dado galvanized carbon steel  (*)
7 Fermo leva galvanized carbon steel  (*)
8 Vite fermo leva A2-70
9 Dado fermo leva A2-70 (**)
10 Distanziale PTFE Carbon Filled

(*): a richiesta disponibili in 304 S.S.

(**): non presente su valvole con attacco iso F04.

DIMENSIONI
ISO VALVOLA ØA ØB ØM ØN F/T X Y
F03 36 5,5 36 5,5 10/6 38,5 141,5
F04 42 5,5 42 M5 12/8 45,5 151,5
F05 50 6,5 50 6,5 16/10 48,5 276,5
F07 70 9 70 9 22/14 57,5 351,5
F10 102 11 102 11 30/18 79,5 451,5

NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.

PROLUNGA GUIDATA SALDATA PER ATTUATORE

MATERIALI
PART. N° DESCRIZIONE MATERIALE
1 Prolunga 304 S.S.
2 Perno   AISI 430 F
3 Bussola   DELRIN
4 O-RING   NBR

NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine

PROLUNGA CON TENUTA AGGIUNTIVA

MATERIALI
PART. N° DESCRIZIONE MATERIALE
1 Prolunga   304 s.s.
2 Perno A564 TP.630 (17-4ph)
3 Anello Antifrizione   TFM1600
4 O-Ring FKM
5 Pacco A V   TFM1600
6 Anello Premiguarnizione   304 s.s.
7 Molle A Tazza   50CrV4 Zincato
8 Dado Stelo UNI 3740-1 6S Zincato
9 Piastra Blocca Dado   304 s.s.
10 Guarnizione di tenuta GRAFOIL

DIMENSIONI
ISO VALVOLA ØA ØB ØM ØN F/T C D
F03 36 5,5 36 M5 10/6 20 10,2
F04 42 5,5 42 M5 12/8 26 15,1
F05 50 6,5 50 M6 16/10 35 21,2
F07 70 8,5 70 M8 22/14 47,5 28,4
F10 102 10,5 102 M10 30/18 61 35,2


NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.

CONFIGURA AZIONAMENTO
Seleziona i parametri di ricerca
CERCA ARTICOLO
