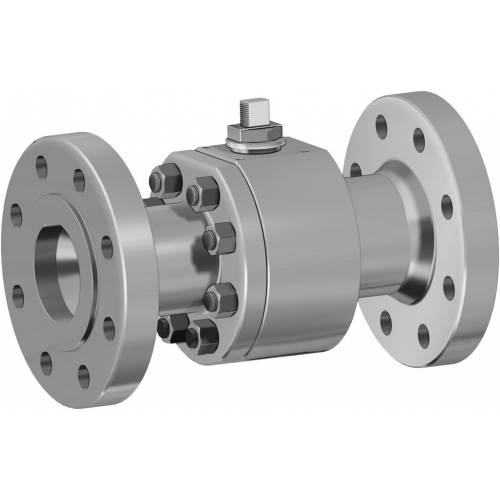

Valvola a sfera THOR Split Body ANSI 600 passaggio ridotto acciaio inox

Valvola a sfera THOR Split Body ANSI 600 passaggio ridotto acciaio inox
Categoria THOR
Sottocategoria THOR Split Body

Famiglia THOR Split Body ANSI 600 passaggio ridotto

CONFIGURA Azionamento
RICHIEDI INFORMAZIONI
STAMPA PAGINA
DECODIFICA CODICE
  • benefits
  • dimensioni
  • materiali
  • accessori
  • documenti

1. Antistatic device (continuità elettrica tra sfera, stelo e corpo)
Si evitano cariche elettrostatiche che potrebbero essere causa d'innesco in ambienti infiammabili e/o esplosivi
Sicurezza garantita del contatto durante tutta la vita della valvola

2. Doppio anello antifrizione
Garantisce una minor coppia di azionamento della valvola
Minor usura rispetto all'esecuzione con singolo anello

3. Pacco guarnizioni a "v" con 3 guarnizioni più o-ring
Si garantisce una perfetta tenuta anche dopo un numero elevato di cicli

4. Molle a tazza sulla tenuta dello stelo
Garantiscono il recupero dei giochi dovuti all'usura causata dal movimento semirotatorio dell'albero evitando perdite vero l'esterno
Consentono di mantenere energizzate le guarnizoini tipo "chevron" (a V), evitando perdite verso l'esterno, a fronte di notevoli escursioni termiche

5. Tenuta elasticizzata in grafite
Garantisce una tenuta verso l'esterno indipendentemente dalle escursioni termiche a cui è sottoposta la valvola

Maggiore precisione nell'allineamento degli assi grazie alla lavorazione dal grezzo al finito con un unico posizionamento
Maggior vita della valvola stessa
Minor coppia di azionamento

Facile manutenibilità direttamente sull'impianto
Contenimento dei costi durante la fase di manutenzione

Corpo valvola in acciaio al carbonio realizzato con materiale normalizzato certificato NACE in esecuzione standard
Garantisce una maggior resistenza alla corrosione
Maggior duttilità del materiale

Processo produttivo interamente eseguito in OMAL
Massimo controllo in tutte le fasi di lavorazione
Possibilità di fornire rapidamente esecuzioni speciali richieste dal cliente

Certificato "Fire Safe"
Garantisce la tenuta della valvola anche in caso di incendio

Certificato ATEX
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo

Certificazione "TA LUFT fugitive emission"
Garantisce un elevato grado di sicurezza della tenuta stelo verso l'esterno

Certificato PED
Piena conformità alle norme di sicurezza europee per i dispositivi in pressione

Certificato fino a SIL 3
Elevato livello di sicurezza funzionale

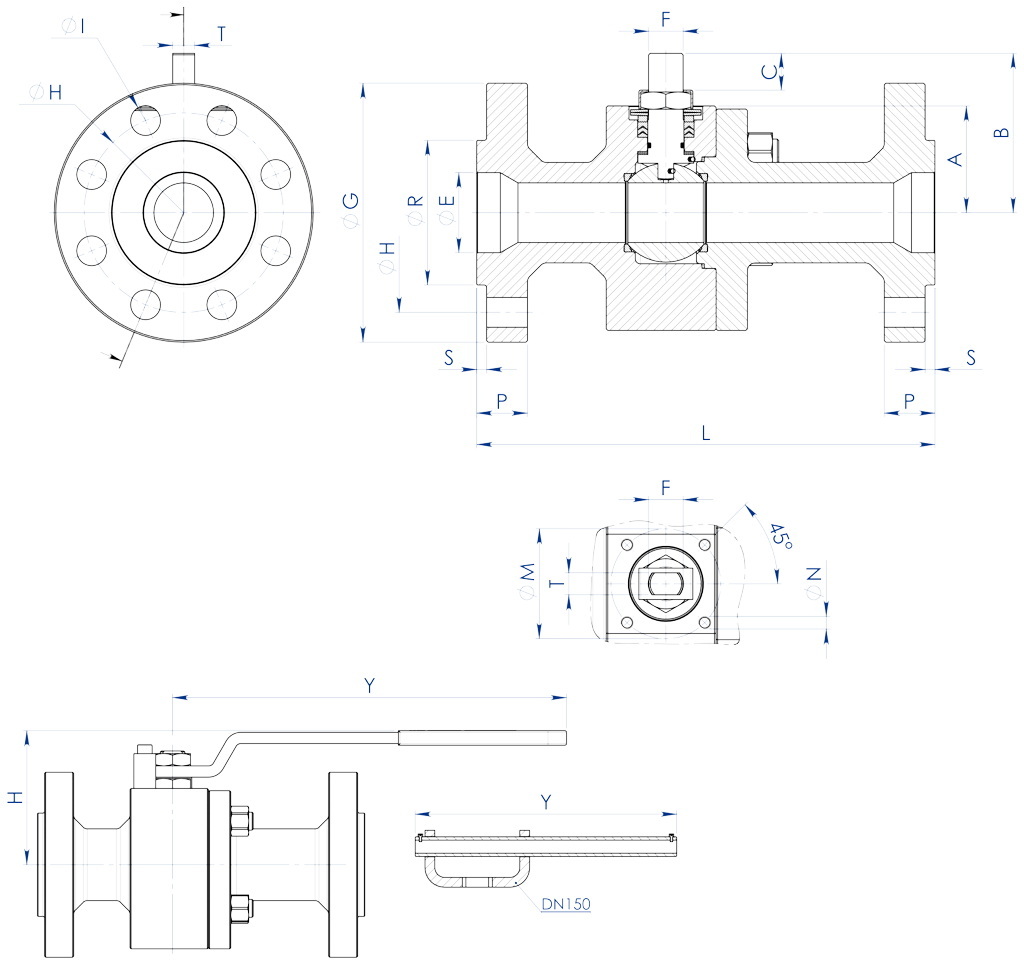

DIMENSIONI
MISURA
ANSI
A
B
C
∅E
Att. ISO
∅M
∅N
F/T
∅G
∅R
S
∅H
N° FORI
∅I
P
Kg
L
HYKIT LEVA
KIT GUARNIZIONI
DN [mm]
[inch]
20x15
3/4”x1/2”
600
40
54,5
9,6
19
F04
42
M5
12/8
11842,9
6,4
82,6
4
19
22,6
6,8
190
80
150
KLV58006
KGBV472040
25x20
1”x3/4”
600
45
57,5
9,6
25
F04
42
M5
12/8
125
50,8
6,4
88,9
4
19
24,4
8
216
88
150
KLV58006
KGBV472050
32x25
1”1/4x1”
600
50
71,5
14,6
32
F05
50
M6
16/10
135
63,5
6,4
98,6
4
19
27,4
10,8
229
95
275
KLV58008
KGBV472060
40x32
1”1/2x1”1/4
600
55
76,5
14,6
38
F05
50
M6
16/10
155
73
6,4
114,3
4
22
29,1
14,1
241
100
275
KLV58008
KGBV472070
50x40
2”x1”1/2
600
68
98,5
20,4
51
F07
70
M8
22/14
165
91,96,4
127
8
19
32,1
21,5
292
120
350
KLV58010
KGBV472080
65x50
2”1/2x2”
600
74
107,5
20,4
64
F07
70
M8
22/14
190
104,6
6,4
149,4
8
22
36,1
28,8
330
129
350
KLV58010
KGBV472090
80x65
3”x2”1/2
600
94
144
25,1
76
F10
102
M10
30/18
210
127
6,4
168,1
8
22
39,1
49
356
180
450
KLV58012
KGBV472100
100x80
4”x3”
600
101,5
151,5
25,1
102
F10
102
M10
30/18
275
157,2
6,4
215,9
8
25,5
45,1
75,3
432
188
450
KLV58012
KGBV472110
150x100
6”x4”
600
126
196,5
40,5
152
F14
140
M16
45/30
357215,9
6,4
292,1
12
28,6
54,4
160
559
243
800
KLV58014
KGBV472120

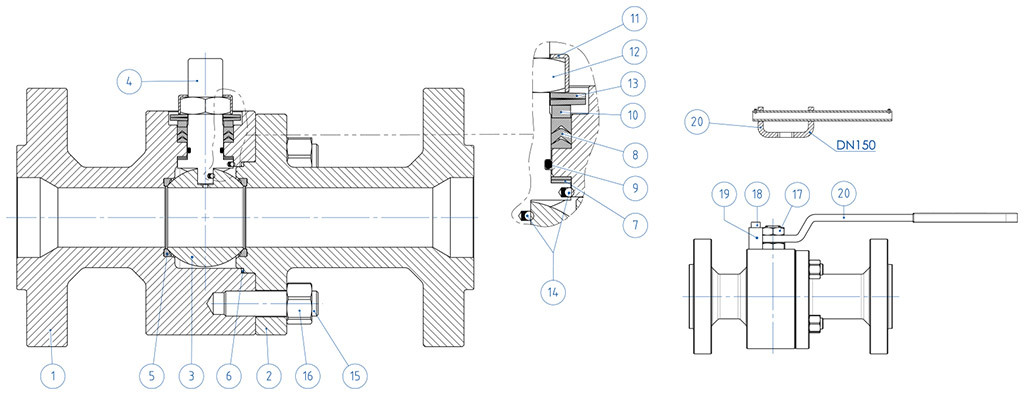

MATERIALI
ANSI 600  DA BARRA
N°
Descrizione
316 Stainless steel
1
Corpo
ASTM A 182 F316 / A479TP.316 (1.4401 / X5CrNiMo 17-12-2)
2
Terminale
3
Sfera
ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)
4
Stelo
A564 TP.630 (17-4PH)
5*
Seggio
DEVLON (.)
6*
Guarnizione corpo terminale
GRAFOIL
7*
Tenuta inferiore stelo
PTFE Modificato (.) (1)
8*
Guarnizioni tipo Chevron
PTFE Modificato (.)
9*
O-ring stelo
FKM (.)
10
Anello premi guarnizione
304 S.S.
11
Piastra blocca dado
304 S.S.
12
Dado stelo
Acciaio al carbonio zincato (x)
13
Molle a tazza
Acciaio al carbonio zincato (xx)
14
Dispositivo antistatico
316 S.S.
15
Tiranti
ASTM A193-B8
16
Dadi
ASTM A194-Gr.8
17
Controdado
Acciaio al carbonio zincato
18
Vite di fermo
A2-70 (304 S.S.)
19
Fermo di posizione
Acciaio al carbonio zincato (x)
20
Leva
Fe37 zincato (x)
* Componenti del kit di guarnizioni

A richiesta disponibile in:
(x): 304 s.s.
(xx): 301 s.s.
(1): per DN≤40x32 disponibile solo in DEVLON
(.): Altri materiali disponibili a richiesta

PROLUNGA GUIDATA DA FUSIONE A LEVA

MATERIALI
PART. N° DESCRIZIONE MATERIALE
1 Prolunga   AISI304 S.S.
2 Perno AISI 430 F
3 Bussola DELRIN
4 O-RING   NBR
5 Leva   Fe 37 galvanized (*)
6 Dado   galvanized carbon steel (*)
7 Fermo leva   galvanized carbon steel (*)
8 Vite fermo leva   A2-70
9 Distanziale PTFE Carbon Filled


(*): A richiesta disponibili in 304 S.S.

DIMENSIONI
ISO VALVOLA ØA ØB ØM ØN F/T X Y
F03 36 5,5 36 5,5 10/6 38,5 141,5
F04 42 5,5 42 M5 12/8 45,5 151,5
F05 50 6,5 50 6,5 16/10 48,5 276,5
F07 70 8,5 70 8,5 22/14 57,5 351,5
F10 102 11 102 11 30/18 79,5 451,5


NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.

PROLUNGA GUIDATA DA FUSIONE PER ATTUATORE

MATERIALI
PART. N° DESCRIZIONE MATERIALE
1 Prolunga ASTM A351 CF8M
2 Perno   AISI 430 F
3 Bussola   DELRIN
4 O-RING   NBR


NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine

PROLUNGA GUIDATA SALDATA A LEVA

MATERIALI
PART. N° DESCRIZIONE MATERIALE
1 Prolunga   304 s.s.
2 Perno AISI 430 F
3 Bussola DELRIN
4 O-Ring NBR
5 Leva Fe 37 galvanized (*)
6 Dado galvanized carbon steel  (*)
7 Fermo leva galvanized carbon steel  (*)
8 Vite fermo leva A2-70
9 Dado fermo leva A2-70 (**)
10 Distanziale PTFE Carbon Filled

(*): a richiesta disponibili in 304 S.S.

(**): non presente su valvole con attacco iso F04.

DIMENSIONI
ISO VALVOLA ØA ØB ØM ØN F/T X Y
F03 36 5,5 36 5,5 10/6 38,5 141,5
F04 42 5,5 42 M5 12/8 45,5 151,5
F05 50 6,5 50 6,5 16/10 48,5 276,5
F07 70 9 70 9 22/14 57,5 351,5
F10 102 11 102 11 30/18 79,5 451,5

NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.

PROLUNGA GUIDATA SALDATA PER ATTUATORE

MATERIALI
PART. N° DESCRIZIONE MATERIALE
1 Prolunga 304 S.S.
2 Perno   AISI 430 F
3 Bussola   DELRIN
4 O-RING   NBR

NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine

PROLUNGA CON TENUTA AGGIUNTIVA

MATERIALI
PART. N° DESCRIZIONE MATERIALE
1 Prolunga   304 s.s.
2 Perno A564 TP.630 (17-4ph)
3 Anello Antifrizione   TFM1600
4 O-Ring FKM
5 Pacco A V   TFM1600
6 Anello Premiguarnizione   304 s.s.
7 Molle A Tazza   50CrV4 Zincato
8 Dado Stelo UNI 3740-1 6S Zincato
9 Piastra Blocca Dado   304 s.s.
10 Guarnizione di tenuta GRAFOIL

DIMENSIONI
ISO VALVOLA ØA ØB ØM ØN F/T C D
F03 36 5,5 36 M5 10/6 20 10,2
F04 42 5,5 42 M5 12/8 26 15,1
F05 50 6,5 50 M6 16/10 35 21,2
F07 70 8,5 70 M8 22/14 47,5 28,4
F10 102 10,5 102 M10 30/18 61 35,2


NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.
