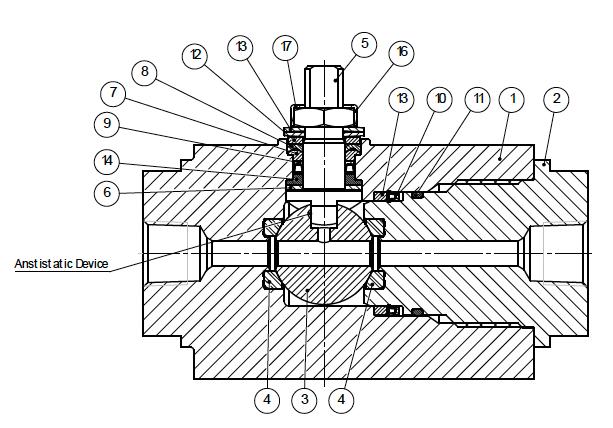

Sfera e stelo Realizzati in XM-19 (NITRONIC 50). Abbinano una elevata resistenza meccanica con una struttura che minimizza il fenomeno di infragilimento da idrogeno.
Tenute Garantita mediante guarnizioni a labbro insensibili a fenomeni di rapida decompressione. Maggiore durata grazie al suo modulo elastico.
H2 Ready Tutti i materiali selezionati sono idonei per servizio idrogeno e verificati mediante Material Assessment validato da TÜV SÜD.
Certificazione ISO 19880-3 Servizio di shut-off – classe “A”. Permette l’installazione all’interno delle stazioni di rifornimento idrogeno con designazione fino a H35.
Conformità direttiva europea 2014/34/UE ATEX Ne consente l’installazione in presenza di ambiente potenzialmente esplosivo.

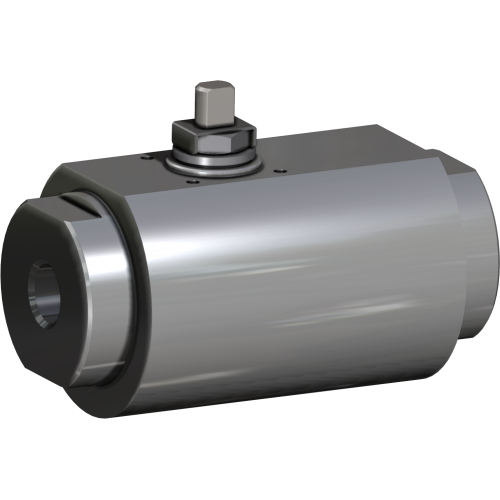

H2 INVICTUS PN 700 H50
Classe di pressione PN 700 H50

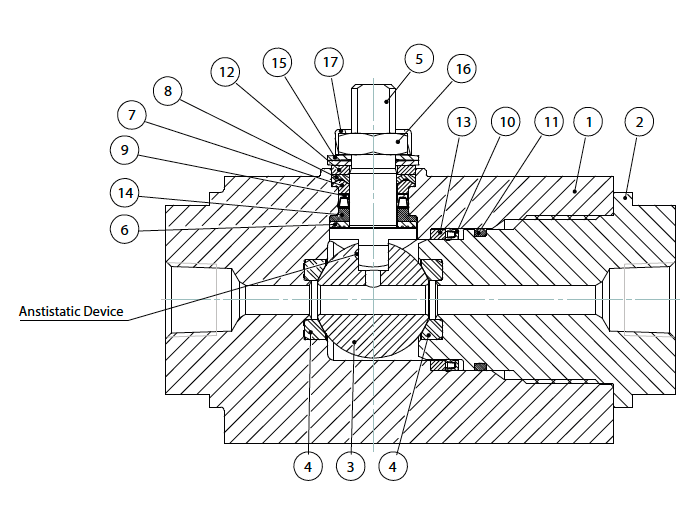

Corpo e manicotto Realizzati in ASTM A479 TP.316 con requisiti supplementari per utilizzo con idrogeno.
Sfera e stelo Realizzati in XM-19 (NITRONIC 50). Abbinano una elevata resistenza meccanica con una struttura che minimizza il fenomeno di infragilimento da idrogeno.
Tenute Garantita mediante guarnizioni a labbro insensibili a fenomeni di rapida decompressione. Maggiore durata grazie al suo modulo elastico.
H2 Ready Tutti i materiali selezionati sono idonei per servizio idrogeno e verificati mediante Material Assessment validato da TÜV SÜD.
Certificazione ISO 19880-3 Servizio di shut-off – classe “A”. Permette l’installazione all’interno delle stazioni di rifornimento idrogeno con designazione fino a H50.
Conformità direttiva europea 2014/34/UE ATEX Ne consente l’installazione in presenza di ambiente potenzialmente esplosivo.

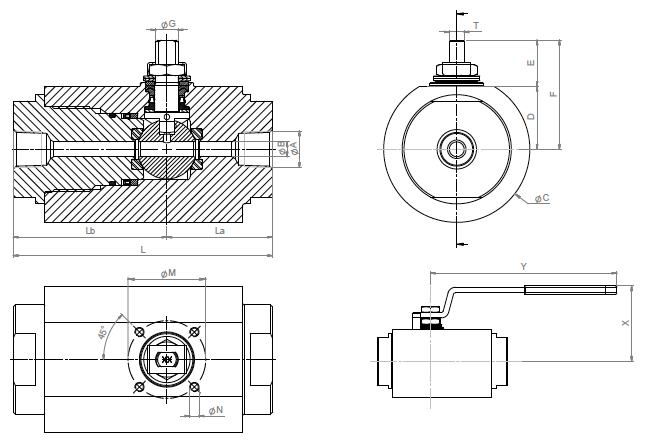

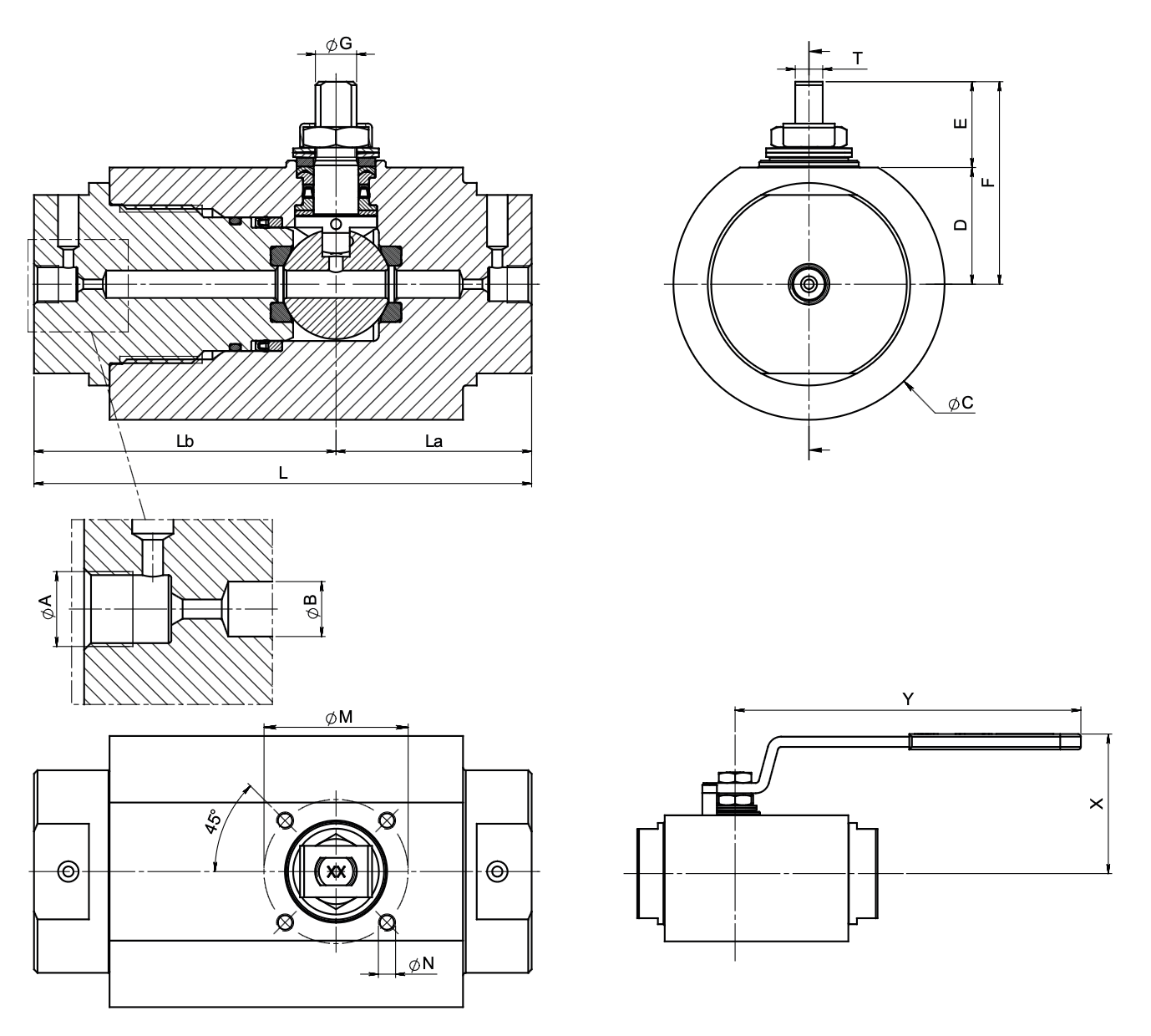

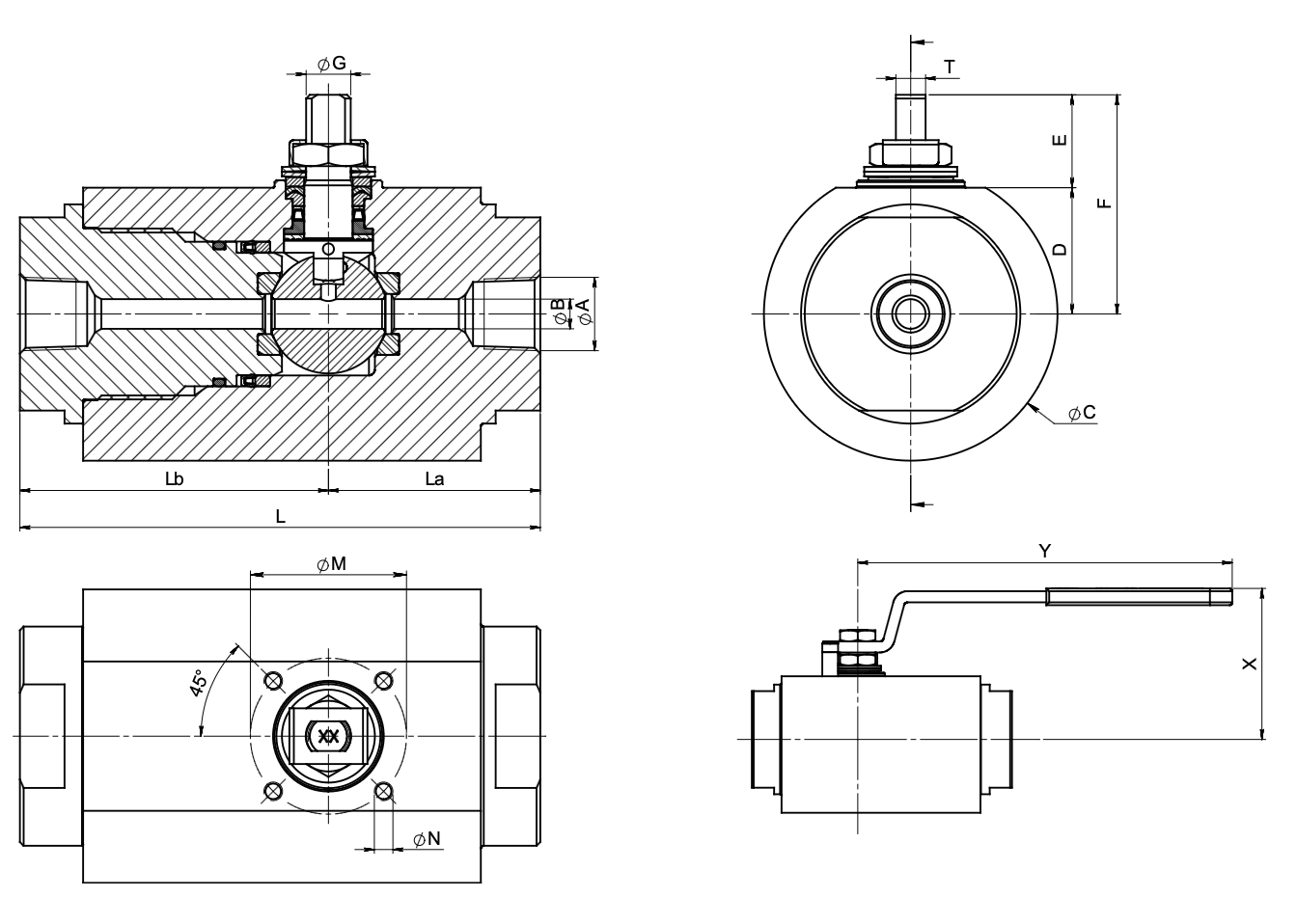

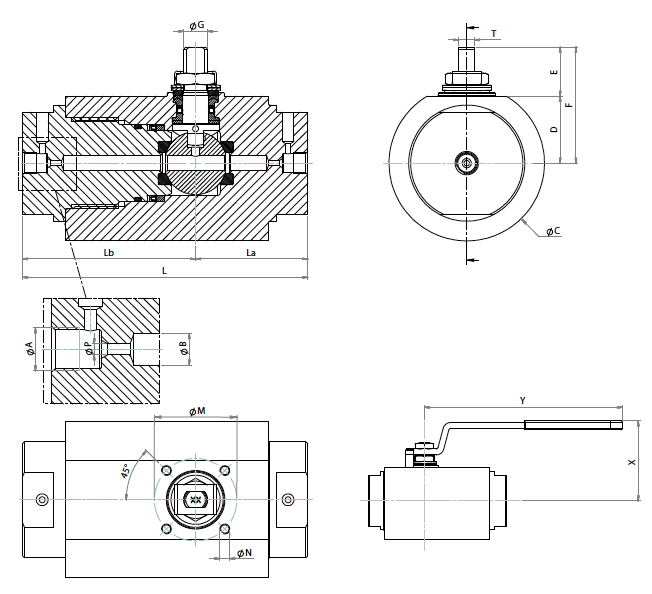

CARATTERISTICHE GENERALI: • Esecuzione flottante; • Corpo realizzato in 2-pezzi; • PN550 / H35; • PN700 / H50; • Tenuta soft-seat in PEEK; • Temperatura di utilizzo: -40°C/+ 85°C; • Connessioni NPT-F (ANSI B1.20.1) e Cone & Thread (a richiesta); • Range dimensionale: - da 1/8” a 1/2" con diametro di passaggio 8 mm - da 3/4" a 1” con diametro di passaggio 12 mm • Antistatic device EN12266-2; • Stelo anti blow-out; • Foratura piano per attuatore a norma ISO 5211; • Fluido intercettato: idrogeno;
CERTIFICAZIONI: • ISO 19880-3 certificato a richiesta; • H2 materials compatibility assessment a richiesta; • Livello di sicurezza funzionale fino a SIL 3 in accordo a IEC 61508; • Ex CE/UKCA;
NORME DI PROGETTAZIONE: • ISO 19880-1; • ASME B16.34, ASME VIII div.1, EN 12516;
