Le valvole per il settore navale sono componenti di intercettazione progettati per gestire i fluidi a bordo di yacht e imbarcazioni in ambiente marino. Qui la resistenza alla corrosione, il peso contenuto e gli ingombri ridotti diventano requisiti decisivi, perché ogni circuito, dalla linea acqua agli scarichi, lavora in spazi stretti e spesso predisposti per l'automazione.
In OMAL progettiamo e produciamo internamente sia le valvole sia gli attuatori per il settore navale e yacht. La nostra serie richiede le valvole a sfera MAGNUM e THOR, le valvole a farfalla KRAVEN e gli attuatori elettrici EA IP68 e pneumatici AGO.
Perché scegliere valvole e attuatori OMAL per yacht e imbarcazioni?
La differenza per un cantiere o un system integrator si gioca su tre fronti pratici: chi fornisce il gruppo, quanto pesa e ingombra a bordo, e come viene automatizzato. Su ognuno di questi punti la nostra impostazione porta un vantaggio misurabile.
Un unico interlocutore per il gruppo valvola-attuatore
Valvola e attuatore nascono nello stesso stabilimento: il gruppo arriva già accoppiato e dimensionato correttamente, senza disallineamenti tra valvola, riduttore e stelo. Così, il cantiere ha un unico riferimento tecnico per l'intero gruppo, al posto di componenti acquistati separatamente da fornitori diversi.
Soluzioni compatte e leggere per gli spazi di bordo
A bordo di yacht e imbarcazioni, gli spazi tecnici sono spesso ridotti. Ecco perché il peso e l'ingombro del gruppo installato fanno la differenza.
La versione alleggerita della valvola a sfera MAGNUM e le valvole a farfalla KRAVEN aiutano a ridurre il peso e le dimensioni, mantenendo compatto anche il gruppo valvola-attuatore.
Sulla stessa esigenza interviene l'attuatore con volantino integrato DANV, che evita un componente separato e il relativo kit di connessione e abbatte ulteriormente l'ingombro totale.
Automazione elettrica in assenza di aria compressa
Nel settore marino l'aria compressa non è sempre disponibile a bordo. Ecco perché in OMAL diamo spazio anche all'automazione elettrica .
L'attuatore elettrico EA IP68 è di tipo rotativo on-off e si integra con facilità negli impianti di bordo, con un grado di protezione utile negli ambienti umidi tipici della nautica. Dove l'aria compressa è presente, la gamma si completa con l'attuatore pneumatico AGO.
La nostra gamma di valvole e attuatori per il settore navale
La nostra serie Maritime and Yacht Industry comprende due famiglie di valvole e due tipi di automazione.
Le valvole a sfera MAGNUM e THOR coprono l'intercettazione affidabile dei fluidi, dalle linee più compatte fino ai diametri e alle pressioni più alte. La valvola a farfalla KRAVEN risponde invece alle linee acqua di grande diametro mantenendo il peso contenuto.
Sul fronte del comando, l'attuatore elettrico EA IP68 lavora bene dove manca l'aria compressa, mentre l'attuatore pneumatico AGO, certificato DNV, è la scelta perfetta quando l'aria a bordo è disponibile.
Questi prodotti trovano la loro applicazione nei principali circuiti di gestione dei fluidi a bordo:
● Trattamento delle acque (trattamento dell'acqua di bordo)
● Trattamento delle acque di zavorra (trattamento delle acque di zavorra)
● Trattamento delle acque reflue (trattamento delle acque reflue)
● Estrazione di sentina (estrazione dell'acqua di sentina)
● Alimentazione e drenaggio delle piscine (riempimento e svuotamento delle piscine di bordo)
● Ombrinali (scarichi e ombrinali)
| Spero | Giusto | Punto di forza a bordo |
| Wafer MAGNUM | sedia a soffitto | Versione alleggerita, massima compattezza |
| THOR Corpo Diviso | Valvola a sfera pieghevole | Diametro e pressioni più elevate |
| KRAVE | Carrello a leva | Grandi diametri con peso contenuto |
| EA IP68 | Attuatore elettrico on/off | Automazione senza aria compressa, IP68 |
| FA | Attuatore cuscinetto | Certificato DNV |
MAGNUM Wafer, la valvola a sfera per acqua e gestione fluidi alleggerita
La MAGNUM in versione wafer è la nostra valvola a sfera per acqua e gestione fluidi a bordo più compatta, ed è disponibile da DN 15 a DN 100 (da 1/2" a 4").
Il corpo della valvola a sfera è in acciaio al carbonio A105, oppure è disponibile come valvola a sfera inox 316. I seggi sono in PTFE modificato, PTFE caricato vetro, PTFE caricato carbonio o PEEK, mentre le connessioni sono flangiate RF, con classi di pressione ANSI 150-300 e PN 16-40.
THOR Split Body, la valvola a sfera flangiata
Per diametri e pressioni più elevate, la valvola a sfera THOR split body flangiata copre da DN 15 a DN 200 (da 1/2" a 8"), con corpo in acciaio al carbonio A105, acciaio inox 316 o CF8M. Le valvole a sfera inox sono le più adatte ai circuiti più esposti alla corrosione.
La valvola a sfera THOR arriva fino ad ANSI 600 e PN 63-100 e, sui diametri minori, fino ad ANSI 900-1500, con opzioni come l'esecuzione a 3 vie, il passaggio ridotto e l'estensione stelo.

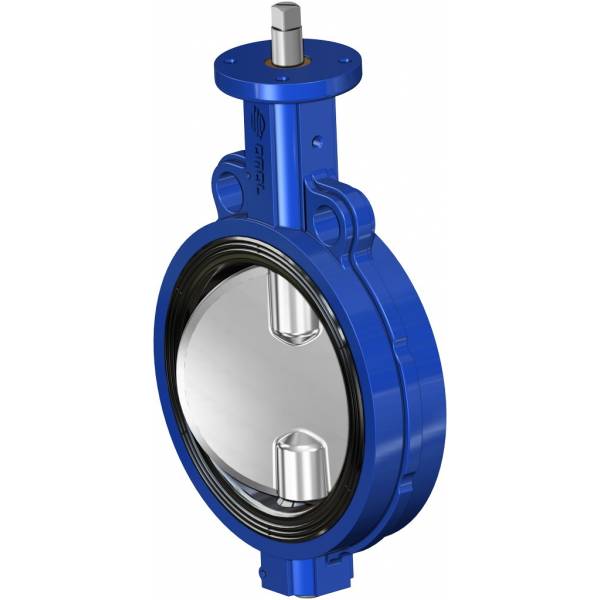

KRAVEN, le nostre valvole a farfalla per acqua e gestione fluidi
Le KRAVEN sono le nostre valvole a farfalla per acqua e per la gestione dei fluidi a bordo. Sono pensato per le linee di bordo ei circuiti a diametro importante, dove riescono a mantenere peso e ingombro ridotto. Vanno da DN 40 a DN 300 (da 1"1/2 a 12"), con corpo in ghisa, disco in ghisa, CF8M o bronzo-alluminio e seggi in EPDM, NBR, FKM o PTFE.
Sono disponibili come valvola a farfalla wafer o valvola a farfalla lug, con azionamento pneumatico, elettrico o a riduttore (gear box).
EA IP68, l' attuatore elettrico on/off
L'attuatore elettrico EA è di tipo rotativo on-off, con coppia da 35 a 240 Nm e corpo in alluminio. La variante IP68 lo rende adatto agli ambienti umidi di bordo.
Tra le opzioni di alimentazione ci sono 115 Vac, 230 Vac, 24 Vdc e 24 Vac/dc, oltre alla resistenza anticondensa (space riscaldatore). L'EA IP68 è disponibile su richiesta.
AGO, l'attuatore pneumatico certificato DNV
L'attuatore pneumatico AGO in alluminio è del tipo scotch yoke. È disponibile in doppio effetto (DA, da 8 a 8000 Nm) e in semplice effetto a molla (SR, da 15 a 4000 Nm), nelle versioni normalmente chiuse o aperte. Tra i prodotti della serie è quello che dispone della certificazione DNV.
Della stessa famiglia fa parte l'AGO Handwheel, la versione con volantino integrato (DANV in doppio effetto, SRNV in semplice effetto): comando in un unico corpo l'attuatore e il comando manuale, elimina il componente separato e il relativo kit di connessione e riduce così l'ingombro totale nelle applicazioni di bordo.
Le nostre certificazioni per il settore navale: DNV, RINA e le altre conformità
Le nostre valvole e i nostri attuatori per il settore navale nascono per reggere le condizioni più severe del bordo, e le certificazioni che portano lo confermano attraverso la verifica di enti terzi indipendenti. Per il cantiere e il system integrator questo significa partire da componenti già qualificati, senza dover dimostrare a posteriori l'idoneità del prodotto.
La certificazione DNV è rilasciata da un ente di classificazione navale internazionale e attesta l'idoneità del prodotto all'impiego a bordo secondo le regole di classificazione delle navi. Nella nostra gamma riguarda l'attuatore pneumatico AGO.
La certificazione RINA, dell'omonimo ente di classificazione, svolge una funzione analoga ed è disponibile su alcune tipologie di installazione.
Accanto a queste, a seconda della famiglia di prodotto, ci sono le conformità che pesano anche nelle applicazioni industriali.
Il Pressure Equipment CE/UKCA, che si applica alle nostre valvole a sfera MAGNUM e THOR e alla valvola a farfalla per acqua KRAVEN, attesta la conformità alla direttiva sulle attrezzature a pressione per i mercati europei e britannici. La marcatura Ex CE/UKCA (ATEX), disponibile per MAGNUM, THOR, KRAVEN e AGO, rende i prodotti idonei all'uso in atmosfere potenzialmente esplosive.
La certificazione SIL, fino al livello SIL3, si applica a MAGNUM, THOR e AGO e riguarda la sicurezza funzionale secondo lo standard IEC 61508, indicando quanto è affidabile il componente nelle funzioni di sicurezza.
La qualifica Fire Safe attesta che le nostre valvole a sfera mantenendo la tenuta anche dopo l'esposizione al fuoco. Il TA Luft & Fugitive Emission, nuovamente acquisito dalle nostre valvole a sfera, riguarda il contenimento delle emissioni fuggitive, cioè i trafilamenti verso l'esterno dalla tenuta dello stelo.
| Certificazione | Offerta / applicazione |
| DNV | Attuatore pneumatico AGO |
| RINA | Disponibile su alcune tipologie di installazione |
| Apparecchiature a pressione CE/UKCA | Valvola a sfera MAGNUM e THOR, valvola a farfalla KRAVEN |
| Ex CE/UKCA (ATEX) | Valvole a sfera MAGNUM e THOR, farfalla KRAVEN, attuatore AGO |
| SIL fino a SIL3 | Valvole a sfera MAGNUM e THOR, attuatore AGO |
| Cassaforte antincendio | Valvole a sfera MAGNUM e THOR |
| TA Luft & Fugitive Emission | Valvole a sfera MAGNUM e THOR |
FAQ: Domande frequenti sulle valvole e gli attuatori per il settore navale
Quali valvole si usano per la gestione dei fluidi a bordo?
A bordo si utilizzano soprattutto valvole a sfera e valvole a farfalla. Le prime, come MAGNUM e THOR, garantiscono un'intercettazione affidabile dei fluidi; la valvola a farfalla KRAVEN viene scelta sulle linee acqua e sui circuiti a diametro importante.
Meglio l'automazione elettrica o pneumatica negli impianti di bordo?
Dipende dalla disponibilità di aria compressa. Quando manca, l'automazione elettrica con attuatore EA IP68 è la più semplice da integrare. L'attuatore pneumatico AGO, invece, può rappresentare una soluzione idonea quando l'impianto prevede aria compressa e quando è richiesta la certificazione DNV.
Le valvole e gli attuatori OMAL per il settore navale sono certificati DNV?
La certificazione DNV è disponibile sull'attuatore pneumatico AGO. Per gli altri prodotti, eventuali certificazioni navali sono disponibili su richiesta o in base alla configurazione.
Quali materiali resistono all'ambiente marino?
Per resistere alla corrosione, le valvole sono disponibili in acciaio inox 316 e, per i dischi delle valvole a farfalla, anche in bronzo-alluminio. Gli attuatori sono in alluminio, con coperture speciali (ad esempio PTFE, nichelatura, zincatura) per le condizioni più difficili.
Quali diametri coprono le valvole OMAL per il settore navale?
Le valvole a sfera MAGNUM coprono da DN 15 a DN 100, le THOR da DN 15 a DN 200 e le valvole a farfalla KRAVEN da DN 40 a DN 300. Rispondono sia ai piccoli circuiti sia alle linee acqua di diametro maggiore.
